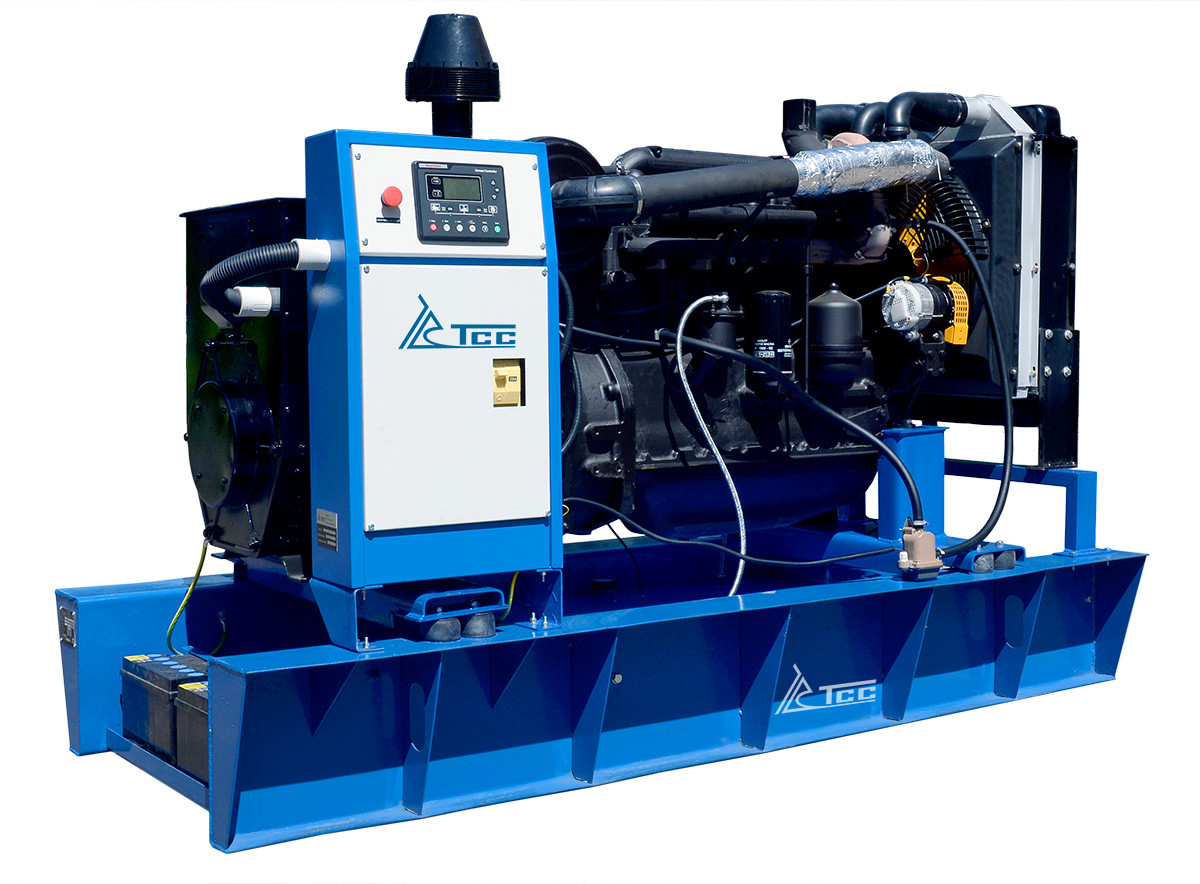

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-100С-Т400-1РМ1

Российская дизельная электростанция TMm 140TS серии ТСС Славянка производится на современном производственном комплексе. Она крайне проста в эксплуатации, разработана как для применения в качестве резервных, так и основных источников электричества, номинальной мощностью 100 кВт (125 кВА) и максимальной мощностью 110 кВт (138 кВА).


ДИЗЕЛЬНЫЕ ЭЛЕКТРОСТАНЦИИ СЕРИИ ТСС СЛАВЯНКА РЕКОМЕНДУЕМ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАХТОВЫХ ПОСЁЛКОВ, БУРОВЫХ УСТАНОВОК, ЛЕСОЗАГОТОВИТЕЛЬНЫХ ПРЕДПРИЯТИЙ, ОБЪЕКТОВ ЭЛЕКТРОСЕТЕВОГО ХОЗЯЙСТВА, СЛУЖБ ЖКХ, СТРОИТЕЛЬНЫХ И РЕМОНТНЫХ ПЛОЩАДОК



Серия дизельных электростанций российского производства ТСС Славянка производится на распространённых моделях двигателей ММЗ (Минский моторный завод), отличающихся высокой ремонтопригодностью в любых условиях и хорошо знакомых российским механикам-дизелистам. В отличии от китайских, европейских и американских двигателей, данная модель ремонтопригодна в полевых условиях, что делает её весьма востребованной для вахтовых посёлков, буровых и других, удалённых объектов.

ДОСТОИНСТВА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ TMM С ДВИГАТЕЛЕМ ММЗ

• Максимальная ремонтопригодность в любых условиях, включая полевые;
• Самые доступные запчасти, в сравнении с двигателями других марок;
• ДГУ серии ТСС Славянка могут оборудоваться системами автозапуска (АВР) и синхронизации;
• Короткий срок окупаемости, в сочетании с низкими расходами на эксплуатацию;
• Совместимы с отечественными моторными маслами;
• Адаптация к качеству российского дизельного топлива;
• 10000 часов – срок службы до капитального ремонта.

Двигатель ММЗ Д-266.4-38


• двигатель ММЗ (Минский моторный завод), отличающийся высокой ремонтопригодностью в любых условиях;
• максимальная мощность 127 кВт;
• 6 цилиндров, рядное расположение цилиндров;
• 7,12 литра - рабочий объём двигателя;
• система охлаждения - жидкостная;
• система впуска воздуха - с турбонаддувом;
• регулятор оборотов - механический;
• рекомендуемый тип моторного масла SAE 15W40.

Синхронный Генератор TSS-SA-60


• максимальная мощность 100 кВт;
• номинальный ток 180 А;
• система возбуждения SHUNT;
• КПД 94%;
• класс изоляции/степень защиты H/IP21(23).



Система управления дизельным генератором TMm 140TS

В качестве базового исполнения, дизель генераторы серии ТСС Славянка оснащаются контроллерами управления Lovato RGK-600. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:


• вывод на экран основных технических параметров ДГУ;
• многоязычный интерфейс, включая русский, для управления работой ДГУ.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	ТСС Славянка
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	100
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	125
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	110
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	138
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	180
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	18
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	395
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	15.2
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	22.7
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	30.3
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	17
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	90/12
  ИСПОЛНЕНИЕ	Открытое
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТЫ РАДИАТОРА (РАСТ. ОТ ПОЛА, В, Ш, ММ)	800х800
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	2700х1140х1540
  МАССА, КГ	1620
  ГАРАНТИЯ, СРОК (МЕС)	12
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	ММЗ
  ВЫСОТА РАМЫ (ММ)	250

   ДВИГАТЕЛЬ ММЗ

  МОДЕЛЬ	ММЗ Д-266.4-38
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	123
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	127
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	7.12
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	110
  ХОД ПОРШНЯ (ММ)	125
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	17:1
  РЕГУЛЯТОР ОБОРОТОВ	механический
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	208
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	15W-40
  ТИП МАСЛЯНОГО ФИЛЬТРА	фильтроэлемент
  УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч)	0.9
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	18
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
  МАССА, КГ	720
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1283х705х1119
  ГАРАНТИЯ, СРОК (МЕС)	12

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-100 SAE 3/11,5 (М1,2)

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK600
