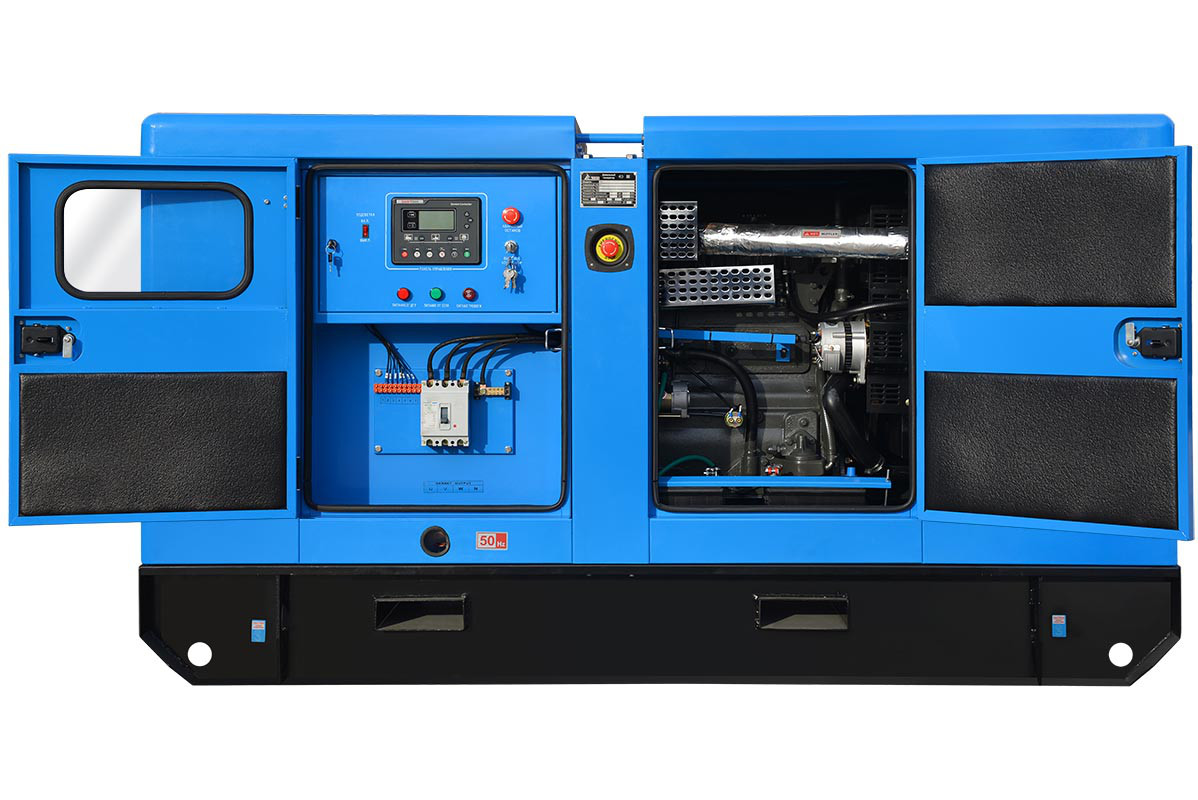

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-160С-Т400-1РКМ5 В ШУМОЗАЩИТНОМ КОЖУХЕ

• Основная мощность: 160 кВт
• Резервная мощность: 176 кВт

Двигатель: SDEC SC9D280D2

Генератор: TSS-SA-160

Дизельный генератор TSd 220TS ST серии TSS Prof производится на базе надёжных двигателей марки SDEC и генераторов TSS SA. Дизель генератор TSd 220TS ST в шумозащитном кожухе является оптимальным решением для заказчиков при построении систем резервного электроснабжения, что позволяет рекомендовать его для таких объектов как строительные площадки, торговые предприятия, коттеджные поселки, частные дома или любые объекты, на которых перебои в электроснабжении случаются не очень часто. Гарантия - 24 месяца (или 2000 моточасов, в зависимости от того, что наступит раньше).

Дизельные генераторные установки TSS Prof выгодно отличаются быстрой окупаемостью, низкой стоимостью, отличным соотношением цена/качество и конечно нетребовательностью к качеству топлива. Они дешевле по стоимости приобретения по сравнению с аналогами.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TSD С ДВИГАТЕЛЕМ SDEC

• Расширенная гарантия составляет 2000 моточасов или 2 года, в зависимости от того, что наступит раньше;
• Возможность использования ДГУ серии TSS Prof в режиме длительной и непрерывной работы;
• Современные высокотехнологичные двигатели, собранные на роботизированных предприятиях в Китае;
• Возможность исполнения по 2-ой, 3-ей степени автоматизации и параллельной работы нескольких ДГУ;
• Срок службы до капремонта – более 13 000 моточасов;
• Совместимость с отечественными моторными маслами;
• Доступность узлов и агрегатов при обслуживании;
• Высокие эксплуатационные характеристики;
• Малый удельный расход топлива.

Двигатель SC9D280D2

Дизельные двигатели SDEC хорошо знакомы специалистам таких отраслей как малая энергетика, производство коммерческого автотранспорта, судовые двигатели и двигатели для нужд промышленности. Шанхайский Дизельный Завод, как можно перевести наименование компании, занимает лидирующие позиции не только в рамках КНР, но и хорошо известен по всему миру. SDEC разрабатывает свои дизельные двигатели с участием таких компаний как AVL (Австрия), Southwest Research Institute
(США) и другими, обеспечивая превосходные характеристики и сохраняя ценовую доступность.


• максимальная мощность 204 кВт;
• 6 цилиндров, рядное расположение цилиндров;
• система охлаждения - жидкостная;
• система впуска воздуха - с турбонаддувом;
• рабочий объем двигателя - 8,82;
• рекомендуемый тип моторного масла SAE 15W40/10W30.

Синхронный Генератор TSS-SA-160


• постоянная мощность 160 кВт;
• система возбуждения SHUNT;
• КПД 94%;
• класс изоляции/степень защиты H/IP21(23).



Система управления дизельным генератором TSd 220TS ST

В качестве базового исполнения, дизель генераторы серии TSS Prof оснащаются контроллерами управления ДГУ производства Smartgen HGM-6120. Основные параметры:


• вывод на экран значений всех ключевых параметров функционирования ДГУ;
• водонепроницаемая лицевая панель;
• защита паролем от несанкционированного изменения настроек;
• мультиязычный интерфейс, включая русский.Преимущества дизельного генератора TTd 220TS ST в шумозащитном кожухе

  Дизель генераторную установку в шумопоглощающем кожухе можно эксплуатировать как в помещении, так и на улице при температуре окружающей среды от -25°С до +40°С. Кожух обеспечивает необходимую теплоизоляцию и снижает уровень шума на 10-12 дБ. Основные преимущества при эксплуатации:

• для осуществления вентиляции в кожухе имеются стационарные металлические жалюзийные решетки;
• в конструкции предусмотрена собственная система газовыхлопа, которая смонтирована внутри кожуха в специальной камере шумоглушения;
• для проведения технического обслуживания кожух имеет дверцы с удобным замком, запирающимся на ключ, которые обеспечивают доступ к ДГУ без съема кожуха;
• имеет технологические проемы для заправки ДГУ топливом, смазочными материалами;
• кнопка аварийного останова вынесена наружу;
• напротив щита собственных нужд в створке двери имеется окно для визуального контроля за работой оборудования;
• кожух имеет специальный крепежный элемент для подъема ДГУ краном.

• ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	160
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	200
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	176
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	220
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	288
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	50
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	215
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	18.5
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	27.8
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	37
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	7.7
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  ИСПОЛНЕНИЕ	ШумозащитныйКожух
  УРОВЕНЬ ШУМА (DB/7М)	75
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3100x1150x1650
  МАССА, КГ	2000
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	SDEC
  КОМПЛЕКТАЦИЯ	PMG, глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ

   ДВИГАТЕЛЬ SDEC

  МОДЕЛЬ	SDEC SC9D280D2
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	184
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	204
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	8,82
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостное
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	114
  ХОД ПОРШНЯ (ММ)	144
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	18:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	электростартер 24В
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	27
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	198
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W30
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч)	0.3
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	19
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
  УРОВЕНЬ ШУМА (DB/7М)	115
  ВИД ТОПЛИВА	Дизельное
  МАССА, КГ	660
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1455x730x1273
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	SAE2#/11.5#

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ	TSS-SA-160
  ПОСТОЯННАЯ МОЩНОСТЬ (КВТ)	161
  СИСТЕМА ВОЗБУЖДЕНИЯ	SHUNT
  НАПРЯЖЕНИЕ (В)	400/230
  ЧАСТОТА ВРАЩЕНИЯ, ОБ/МИН	1500
  ЧАСТОТА, ГЦ	50
  КОЛИЧЕСТВО ФАЗ	3
  КПД, %	92,4
  ШАГ ОБМОТКИ	2/3
  КОЛИЧЕСТВО ОПОРНЫХ ПОДШИПНИКОВ	1
  КЛАСС ЗАЩИТЫ ОБМОТКИ	IP21 (IP23)
  СТЕПЕНЬ ИЗОЛЯЦИИ	H
  ФАКТОР МОЩНОСТИ (COS Φ)	0,8
  ТОЧНОСТЬ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ (± %)	1
  РЕГУЛЯТОР НАПРЯЖЕНИЯ	да
  МАССА, КГ	634
  ГАРАНТИЯ, СРОК (МЕС)	12
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	871х505х780

   КОНТРОЛЛЕР SMARTGEN

  МОДЕЛЬ	Контроллер SMARTGEN HGM-6120
  ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА	Русский
  ИНТЕРФЕЙС RS-232	нет
  ИНТЕРФЕЙС RS-485 (MODBUS RTU)	опция
  ИНТЕРФЕЙС USB	нет
  ИНТЕРФЕЙС ETHERNET	нет
  ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ	да
  СТЕПЕНЬ ИЗОЛЯЦИИ	0,5 Мом (1 КV)
  КЛАСС ЗАЩИТЫ	IP55(42)
  ЧАСТОТА, ГЦ	35 - 70
  ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ	3
  НАПРЯЖЕНИЕ (В)	8 - 36
  ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА	да
  ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В)	15 .. 360
  ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 1-ФАЗ 2-ПРОВ(В)	15 .. 360
  КОЛИЧЕСТВО ПОДКЛЮЧАЕМЫХ ДАТЧИКОВ	15
  СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ	да
  СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ	да
  СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА	да
  СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ	да
  ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ	да
  СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ	да
  СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА	опция
  СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ	да
  КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ	да
  КОНТРОЛЬ НАПРЯЖЕНИЯ ЗАРЯДНОГО ГЕНЕРАТОРА	да
  ИНДИКАЦИЯ СИЛЫ ТОКА	да
  ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ	да
  ЧАСТОТОМЕР	да
  СЧЕТЧИК ЧАСОВ НАРАБОТКИ	да
  ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА	да
  ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ)	да
  ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В)	да
  ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ)	да
  ИНДИКАЦИЯ МОЩНОСТИ (КВТ)	да
  ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ)	да
  ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР)	да
  СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч)	да
  ИНДИКАЦИЯ ПОСЛЕДОВАТЕЛЬНОСТИ ЧЕРЕДОВАНИЯ ФАЗ	нет
  ИНДИКАЦИЯ ТЕМПЕРАТУРЫ МАСЛА	нет
  ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ	опция
  ЖУРНАЛ СОБЫТИЙ	нет
  ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ	да
  КОМПЛЕКТАЦИЯ	упаковка, крепёж, паспорт, контроллер
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	209х153х55
  ГАБАРИТНЫЕ РАЗМЕРЫ УПАКОВКИ (Д;Ш;В; ММ)	235х165х65
  ГАРАНТИЯ, СРОК (МЕС)	12
  МАССА, КГ	0.71
