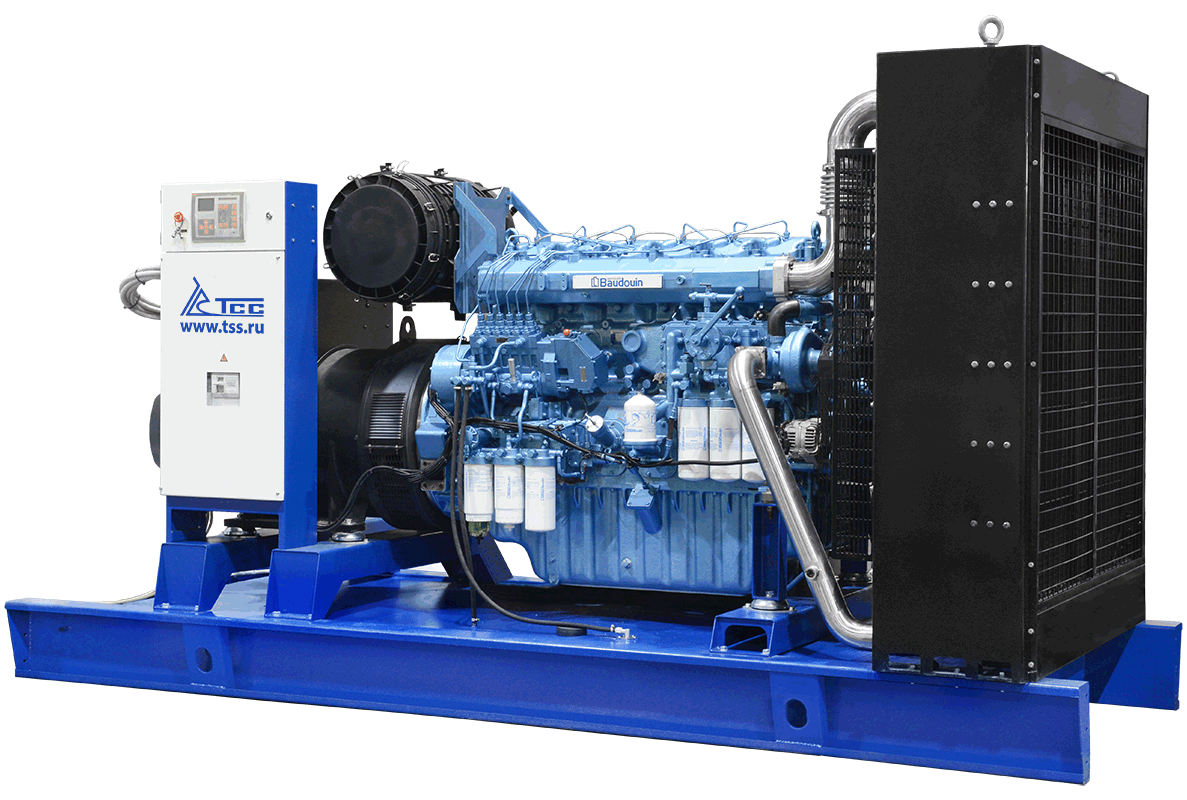

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-500С-Т400-1РМ9

Дизельный генератор Baudouin мощностью 500 кВт серийно производится на мощностях современного производственного комплекса, надежный и долговечный в эксплуатации, разработан для построения систем основного электроснабжения, номинальной мощностью 500 кВт (625 кВА) и максимальной мощностью 550 кВт (687,5 кВА). Дизельный генератор TBd 690TS также можно рекомендовать к установке в качестве резервного дизельного генератора на объекты, где недопустимы перебои в энергоснабжении.


ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МИНИСТЕРСТВО ОБОРОНЫ РОССИИ, МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ  ОТРАСЛЕЙ



Превосходные характеристики дизельных генераторов TBd 690TS складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TBD С ДВИГАТЕЛЕМ BAUDOUIN

• Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
• Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
• Производятся на основе конструкций судовых двигателей.
• Увеличенный ресурс работы двигателей.
• Эффективный запуск в холодное время года.
• Низкий расход топлива и моторного масла.
• Неприхотливость к качеству российского дизельного топлива.
• Низкий уровень шума и вибраций.
• Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
• Низкая стоимость расходных материалов.
• Высококачественные генераторы переменного тока.
• Современные многофункциональные контроллеры управления ДГУ - Lovato, с многоязычным меню, в т.ч. и на русском языке.
• Удобный и интуитивно понятный интерфейс управления работой ДГУ.
• Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
• Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
• Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
• Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
• Соответствие российским и международным стандартам.
• Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.

Двигатель Baudouin 6M33G715/5e2


• производитель - французская компания Moteurs Baudouin;
• максимальная мощность 633 кВт;
• 6 цилиндров, рядное расположение цилиндров;
• система впуска воздуха с турбонаддувом;
• 19,6 литра - рабочий объём двигателя;
• электронный регулятор оборотов;
• рекомендуемый тип моторного масла SAE 15W40/10W30;
• конструкция двигателя обеспечивает минимальный уровень шума;
• 2000 моточасов стендовых испытаний;
• увеличенные масляные каналы;
• оптимизированный процесс сгорания топлива и улучшенная смазка рабочих деталей двигателя;
• стандартный интервал замены масла 500 моточасов;
• наработка до капитального ремонта 13000 моточасов.



Синхронный генератор TSS-SA-500

• синхронный генератор, произведен по американской технологии Stamford;
• постоянная мощность 500 кВт;
• система возбуждения SHUNT - самовозбуждение;
• номинальный ток 900 А;
• КПД 94%;
• класс изоляции/степень защиты H/IP23.

Система управления дизельным генератором TBd 690TS

В качестве базового исполнения, дизель генераторы серии TSS Premium оснащаются итальянскими контроллерами управления Lovato RGK-800. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:


• вывод на экран основных технических параметров ДГУ;
• многоязычный интерфейс, включая русский, для управления работой ДГУ;
• возможность подключения к нему модулей расширения серии EXP, для решения различных энергетических задач.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Premium
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	500
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	625
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	550
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	687.5
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	900
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	127
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	1000
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	74
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	111
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	148
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	9
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*200/12
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	88
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	4162 x 1550 x 2200
  МАССА, КГ	4526
  ГАРАНТИЯ, СРОК (МЕС)	36
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Baudouin
  КОМПЛЕКТАЦИЯ	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ

   ДВИГАТЕЛЬ BAUDOUIN

  МОДЕЛЬ	Baudouin 6M33G715/5e2
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	575
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	633
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	19.6
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостное
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	150
  ХОД ПОРШНЯ (ММ)	185
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	15:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	электростартер 24В
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	198.4
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W30
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	60.5
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
  УРОВЕНЬ ШУМА (DB/7М)	112.3
  ВИД ТОПЛИВА	Дизельное
  МАССА, КГ	2610
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	SAE1#/14#

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-500 SAE 1/14 (М17)

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK800
