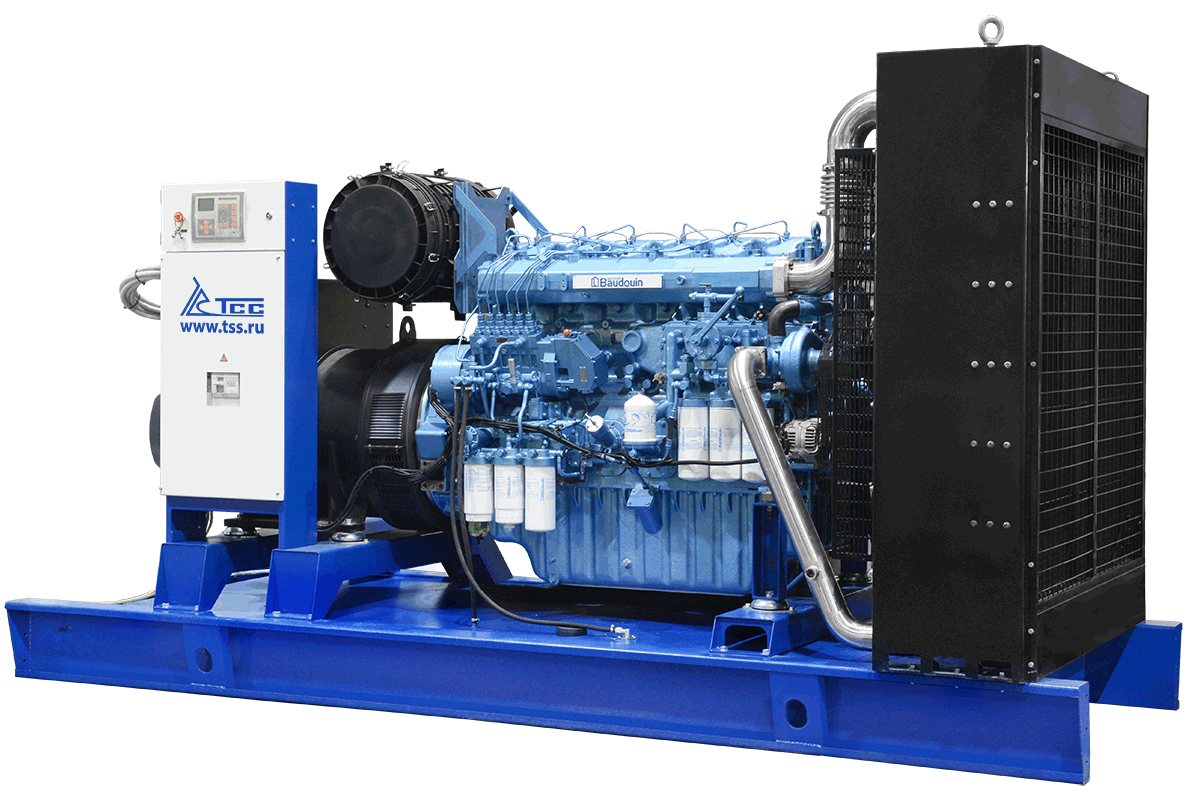

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-400С-Т400-1РМ9

Дизельный генератор Baudouin мощностью 400 кВт серийно производится на мощностях современного производственного комплекса, надежный и долговечный в эксплуатации, разработан для построения систем основного электроснабжения, номинальной мощностью 400 кВт (500 кВА) и максимальной мощностью 440 кВт (550 кВА). Дизельный генератор TBd 550TS также можно рекомендовать к установке в качестве резервного дизельного генератора на объекты, где недопустимы перебои в энергоснабжении.


ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МИНИСТЕРСТВО ОБОРОНЫ РОССИИ, МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ  ОТРАСЛЕЙ



Превосходные характеристики дизельных генераторов TBd 550TS складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TBD С ДВИГАТЕЛЕМ BAUDOUIN

• Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
• Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
• Производятся на основе конструкций судовых двигателей.
• Увеличенный ресурс работы двигателей.
• Эффективный запуск в холодное время года.
• Низкий расход топлива и моторного масла.
• Неприхотливость к качеству российского дизельного топлива.
• Низкий уровень шума и вибраций.
• Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
• Низкая стоимость расходных материалов.
• Высококачественные генераторы переменного тока.
• Современные многофункциональные контроллеры управления ДГУ - Lovato, с многоязычным меню, в т.ч. и на русском языке.
• Удобный и интуитивно понятный интерфейс управления работой ДГУ.
• Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
• Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
• Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
• Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
• Соответствие российским и международным стандартам.
• Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.

Двигатель Baudouin 6M26G550/5e2


• производитель - французская компания Moteurs Baudouin;
• максимальная мощность 484 кВт;
• 6 цилиндров, рядное расположение цилиндров;
• система впуска воздуха с турбонаддувом и интеркулером;
• 15,9 литра - рабочий объём двигателя;
• электронный регулятор оборотов;
• рекомендуемый тип моторного масла SAE 15W40/10W30;
• конструкция двигателя обеспечивает минимальный уровень шума;
• 2000 моточасов стендовых испытаний;
• увеличенные масляные каналы;
• оптимизированный процесс сгорания топлива и улучшенная смазка рабочих деталей двигателя;
• стандартный интервал замены масла 500 моточасов;
• наработка до капитального ремонта 13000 моточасов.



Синхронный генератор TSS-SA-400

• синхронный генератор, произведен по американской технологии Stamford;
• постоянная мощность 400 кВт;
• система возбуждения SHUNT - самовозбуждение;
• КПД 94%;
• класс изоляции/степень защиты H/IP23.

Система управления дизельным генератором TBd 550TS

В качестве базового исполнения, дизель генераторы серии TSS Premium оснащаются итальянскими контроллерами управления Lovato RGK-800. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:


• вывод на экран основных технических параметров ДГУ;
• многоязычный интерфейс, включая русский, для управления работой ДГУ;
• возможность подключения к нему модулей расширения серии EXP, для решения различных энергетических задач.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Premium
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	400
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	500
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	440
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	550
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	720
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	142
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	1050
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	53.6
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	78.4
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	104.9
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	90
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3905x1550x2064
  МАССА, КГ	3555
  ГАРАНТИЯ, СРОК (МЕС)	36
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Baudouin
  КОМПЛЕКТАЦИЯ	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ

   ДВИГАТЕЛЬ BAUDOUIN

  МОДЕЛЬ	Baudouin 6M26G550/5e2
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	440
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	484
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	15,9
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостное
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и интеркулером
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	150
  ХОД ПОРШНЯ (ММ)	150
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	15,7:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	электростартер 24В
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	200.2
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W30
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч)	0.3
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	50
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
  УРОВЕНЬ ШУМА (DB/7М)	118.2
  ВИД ТОПЛИВА	Дизельное
  МАССА, КГ	1900
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	2260x1220x1545
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	SAE1#/14#

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-400 SAE 1/14 (М6,17)

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK800
