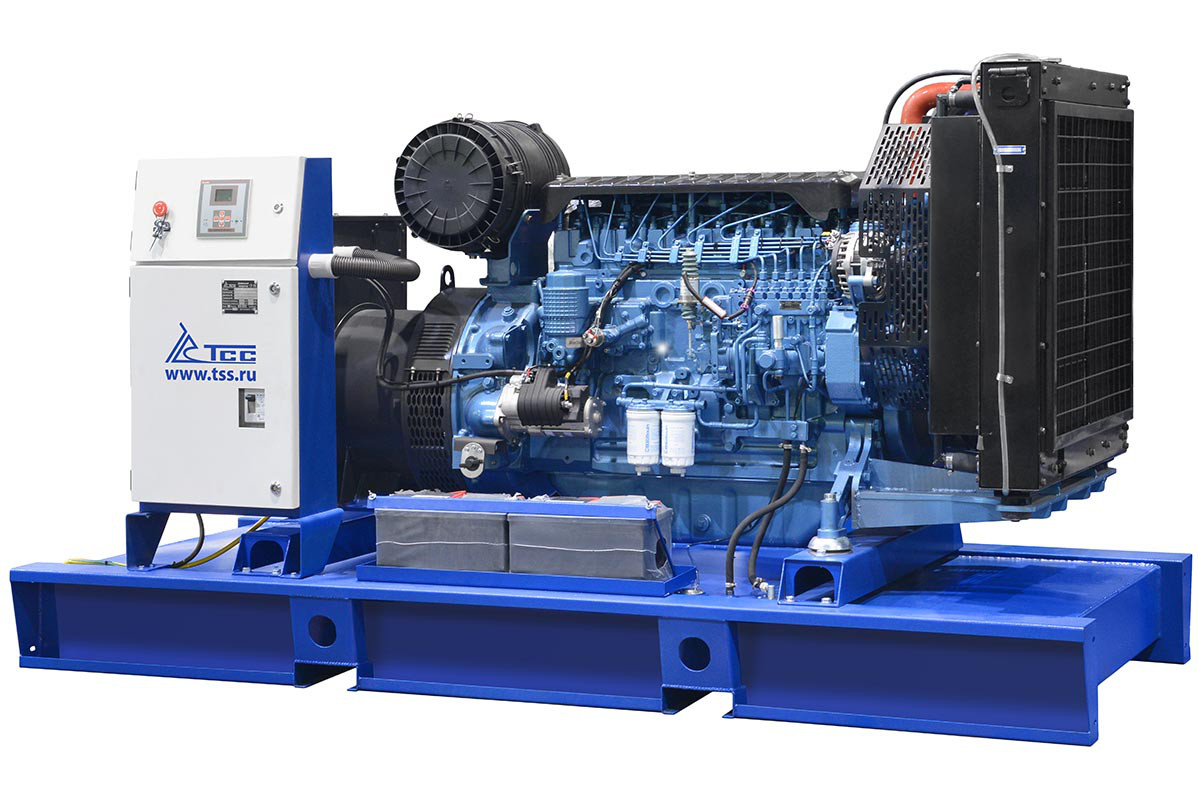

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-120С-Т400-1РМ9

Дизельный генератор Baudouin мощностью 120 кВт серийно производится на мощностях современного производственного комплекса, надежный и долговечный в эксплуатации, разработан для построения систем основного электроснабжения, номинальной мощностью 120 кВт (150 кВА) и максимальной мощностью 132 кВт (165 кВА). Дизельный генератор TBd 170TS также можно рекомендовать к установке в качестве резервного дизельного генератора на объекты, где недопустимы перебои в энергоснабжении.


ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МИНИСТЕРСТВО ОБОРОНЫ РОССИИ, МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ  ОТРАСЛЕЙ



Превосходные характеристики дизельных генераторов TBd 170TS складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TBD С ДВИГАТЕЛЕМ BAUDOUIN

• Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
• Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
• Производятся на основе конструкций судовых двигателей.
• Увеличенный ресурс работы двигателей.
• Эффективный запуск в холодное время года.
• Низкий расход топлива и моторного масла.
• Неприхотливость к качеству российского дизельного топлива.
• Низкий уровень шума и вибраций.
• Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
• Низкая стоимость расходных материалов.
• Высококачественные генераторы переменного тока.
• Современные многофункциональные контроллеры управления ДГУ - Lovato, с многоязычным меню, в т.ч. и на русском языке.
• Удобный и интуитивно понятный интерфейс управления работой ДГУ.
• Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
• Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
• Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
• Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
• Соответствие российским и международным стандартам.
• Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.

Двигатель Baudouin 6M11G165/5e2


• производитель - французская компания Moteurs Baudouin;
• максимальная мощность 152 кВт;
• 6 цилиндров, рядное расположение цилиндров;
• система впуска воздуха с турбонаддувом и интеркулером;
• 6,75 литра - рабочий объём двигателя;
• механический регулятор оборотов;
• рекомендуемый тип моторного масла SAE 15W40/10W30;
• конструкция двигателя обеспечивает минимальный уровень шума;
• 2000 моточасов стендовых испытаний;
• увеличенные масляные каналы;
• оптимизированный процесс сгорания топлива и улучшенная смазка рабочих деталей двигателя;
• стандартный интервал замены масла 500 моточасов;
• наработка до капитального ремонта 13000 моточасов.



Синхронный генератор TSS-SA-120

• синхронный генератор, произведен по американской технологии Stamford;
• постоянная мощность 120 кВт;
• система возбуждения SHUNT - самовозбуждение;
• КПД 94%;
• класс изоляции/степень защиты H/IP23.

Система управления дизельным генератором TBd 170TS

В качестве базового исполнения, дизель генераторы серии TSS Premium оснащаются итальянскими контроллерами управления Lovato RGK-600. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:


• вывод на экран основных технических параметров ДГУ;
• многоязычный интерфейс, включая русский, для управления работой ДГУ.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Premium
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	120
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	150
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	132
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	165
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	216
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	28
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	395
  ТОПЛИВНЫЙ СЕПАРАТОР	да
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	16.7
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	24.5
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	32.7
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	16.1
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	85
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТЫ РАДИАТОРА (РАСТ. ОТ ПОЛА, В, Ш, ММ)	585, 710х856
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	2491х1050х1471
  МАССА, КГ	1278
  РЕСУРС РАБОТЫ ДО КАП. РЕМОНТА (Ч)	30000
  ГАРАНТИЯ, СРОК (МЕС)	36
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Baudouin
  КОМПЛЕКТАЦИЯ	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
  ВЫСОТА РАМЫ (ММ)	250

   ДВИГАТЕЛЬ BAUDOUIN

  МОДЕЛЬ	Baudouin 6M11G165/5e2
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	138
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	152
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	6.75
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостное
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и интеркулером
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	105
  ХОД ПОРШНЯ (ММ)	130
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	18:1
  РЕГУЛЯТОР ОБОРОТОВ	механический
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	электростартер 24В
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	198.7
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W30
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч)	0.2
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	16
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
  УРОВЕНЬ ШУМА (DB/1М)	108
  ВИД ТОПЛИВА	Дизельное
  МАССА, КГ	630
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1230x552x1058
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	SAE3#/11.5 # или SAE1#/14

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-120

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK600
