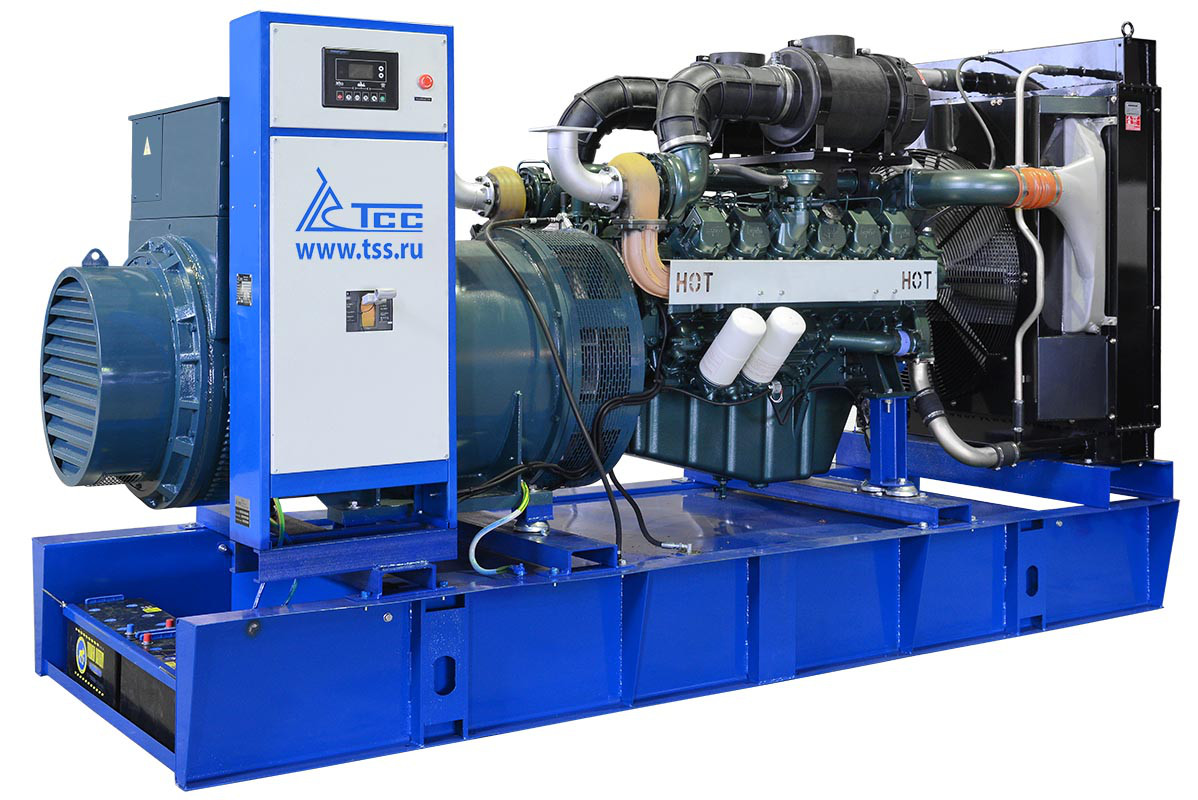

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-600С-Т400-1РМ17 (MECC ALTE)

Дизельный генератор TSS Doosan 600 кВт разработан в качестве универсального энергетического решения высокой мощности и предназначен для построения систем основного или резервного энергоснабжения потребителей в самых различных отраслях. Установка строится на базе 12-цилиндрового дизельного двигателя Doosan DP222LC, специально разработанного для производства дизельных электростанций. Двигатель производится в Южной Корее, оборудован электронным регулятором оборотов и имеет V-образное расположение цилиндров.  Вторым важным компонентом установки является синхронный бесщёточный генератор Mecc Alte ECO40-VL, обеспечивающий высокое качество и стабильность характеристик производимого электрического тока. Итальянская марка Mecc Alte хорошо знакома специалистам в энергетической отрасли, альтернаторы этой фирмы поставляются в составе ДГУ лучшим мировых брендов. Дизель генератор Doosan 600 кВт (производится на базе двигателя Doosan) управляется контроллером Lovato RGK800, который обладает широкими возможностями в плане настроек и контроля параметров работы установки. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.


ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования.



РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 2 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.


ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор Mecc Alte - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	600
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	750
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	660
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	825
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	1080
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	114
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	1050
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	79.3
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	119.1
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	161
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	8.8
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*190/12
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	98
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3550х1550х2030
  МАССА, КГ	3700
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
  КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
  ВЫСОТА РАМЫ (ММ)	300

   ДВИГАТЕЛЬ DOOSAN

  МОДЕЛЬ	Doosan DP222LC
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	657
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	723
  КОЛИЧЕСТВО ЦИЛИНДРОВ	12
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	V-образное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	21,927
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и промежуточным охлаждением воздуха
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	128
  ХОД ПОРШНЯ (ММ)	142
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	15:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/7
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	210
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40, API CH-4
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч)	688
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	40
  УРОВЕНЬ ШУМА (DB/1М)	100,14
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	1420
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1738x1389x1258
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	1/14

   ГЕНЕРАТОР MECC ALTE

  МОДЕЛЬ

  Mecc Alte ECO40-VL SAE 1/14 (600 кВт)

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK800
