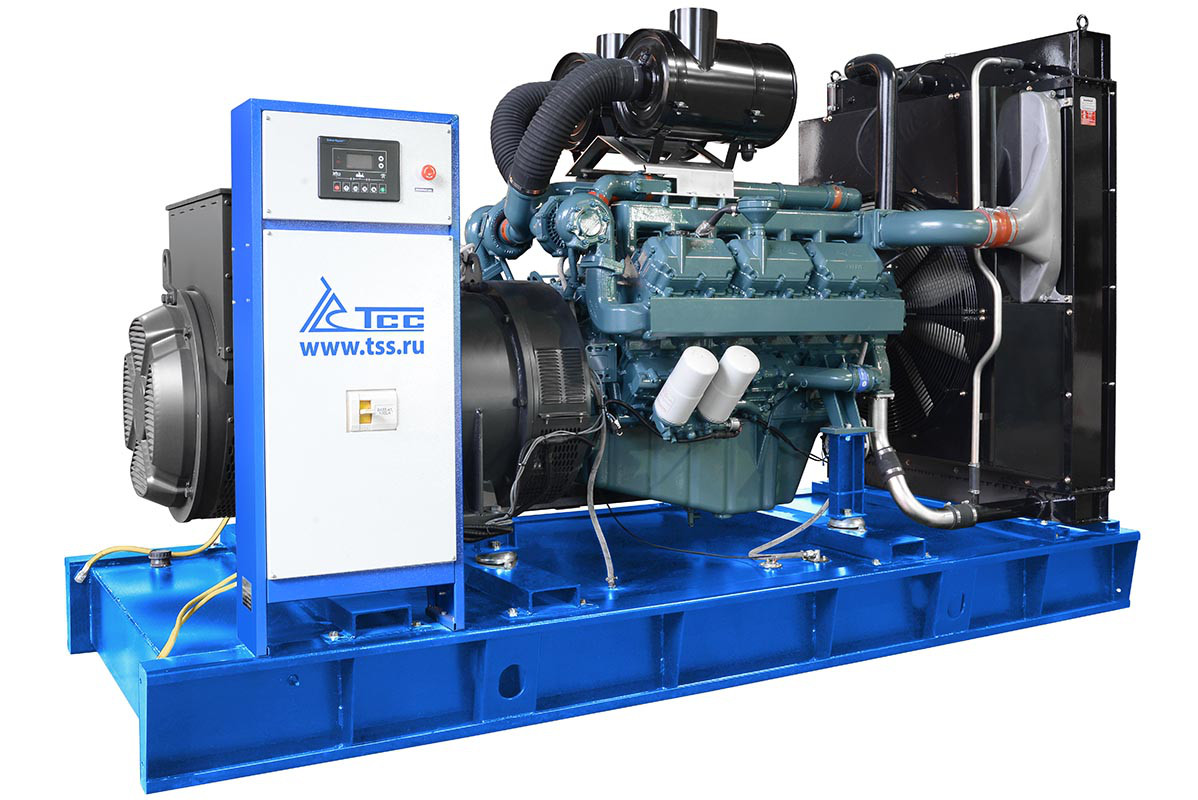

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-520С-Т400-1РМ17

Дизель-генератор TSS Doosan мощностью 520 кВт (650 кВА) оснащён двигателем, производимым в Южной Корее и поставляется в открытом исполнении для установки в специально оборудованных помещениях или для размещения в блок-контейнере. Дизельный генератор ТСС АД-520С-Т400-1РМ17 универсален в применении и может использоваться как в качестве основного, так и в качестве резервного источника электроснабжения. Это генератор найдет свое достойное применение на промышленных предприятиях, складских комплексах, торговых центрах и других объектах, требующих обеспечения системы электропитания.

На базе данной установки можно построить резервную электростанцию мощностью 572 кВт (715 кВА) с системой автозапуска на случай пропадания напряжения основного источника электроснабжения.


ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования.



РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии TSS Doosan действует расширенная гарантия: 2 года либо 2000 моточасов наработки в зависимости от того, что наступит раньше.


ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:

Все дизельные генераторы ТСС полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку в заводских условиях.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Дизельные двигатели Doosan жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения; Установленным навесным оборудованием и системами обеспечения;
• Генератор TSS SA – производящийся по технологиям лидера отрасли, компании Stamford, одноопорный бесщеточный, синхронный, четырехполюсный с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером; • Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насос высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя;

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер Lovato RGK800;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	520
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	650
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	572
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	715
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	936
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	88
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	1050
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	73.5
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	109.8
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	148.5
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	9.6
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*190/12
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	98
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3550х1550х2245
  МАССА, КГ	3600
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
  КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
  ВЫСОТА РАМЫ (ММ)	300

   ДВИГАТЕЛЬ DOOSAN

  МОДЕЛЬ	Doosan P222FE
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	569
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	612
  КОЛИЧЕСТВО ЦИЛИНДРОВ	12
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	V-образное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	21,927
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и промежуточным охлаждением воздуха
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	128
  ХОД ПОРШНЯ (ММ)	142
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	14,2:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/7
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	224
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40, API CH-4
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч)	582
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	40
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	915, ременной
  УРОВЕНЬ ШУМА (DB/1М)	101,5
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	1650
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1698×1389×1281
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	1/14

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-540

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK800
