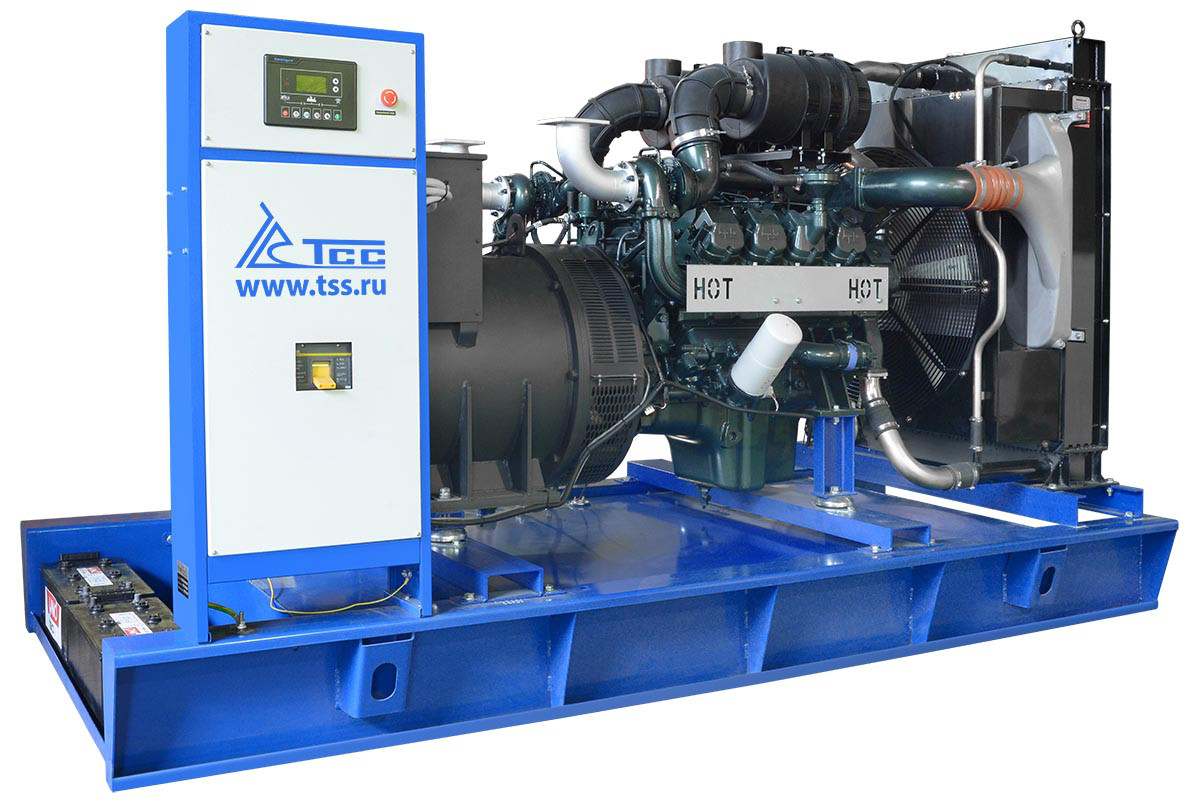

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-400С-Т400-1РМ17

Дизельный генератор TSS Doosan мощностью 400 кВт предназначен для применения в как в качестве основного источника электроснабжения, так и в качестве резервного источника электроснабжения для таких отраслей как птицефабрики и непрерывные производства. Двигатель Doosan DP158LD, на базе которого построена  установка, производится в Южной Корее. Этот двигатель был разработан с целевым назначением – применение в составе оборудования дизельных генераторных установок. Двигатель, как и другие компоненты генераторной установки, размещается на прочной сварной раме, выполненной из высококачественного металла и оборудованной встроенным топливным баком объемом 1000 литров. В составе установки используется синхронный трёхфазный электрогенератор TSS SA-400. Важно отметить тот факт, что серия промышленных альтернаторов TSS SA производится по технологии компании Stamford, что является свидетельством их высокой надёжности и качества вырабатываемой ими электроэнергии. ШУЭ (шкаф управления электростанцией) укомплектован программируемым контроллером управления ДГУ Lovato RGK800, обладающим широкими функциональными возможностями. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.

Дизельная электростанция ТСС АД-400С-Т400-1РМ17 поставляется в базовом открытом исполнении и может быть дооснащена за счёт широкого набора дополнительного оборудования различного назначения.


ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования.



РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 2 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.


ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор TSS-SA - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	400
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	500
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	440
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	550
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	720
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	79
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	640
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	55.1
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	83.4
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	115.1
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	7.7
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*190/12
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	95
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3000х1550х1905
  МАССА, КГ	2829
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
  КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
  ВЫСОТА РАМЫ (ММ)	250

   ДВИГАТЕЛЬ DOOSAN

  МОДЕЛЬ	Doosan DP158LD
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	464
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	510
  КОЛИЧЕСТВО ЦИЛИНДРОВ	8
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	V-образное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	14,618
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и промежуточным охлаждением воздуха
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	128
  ХОД ПОРШНЯ (ММ)	142
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	15:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/7
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	214
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40, API CH-4
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч)	485
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	22
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	915, ременной
  УРОВЕНЬ ШУМА (DB/1М)	97,6
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	1155
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1274x1138x1207
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	1/14

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-400

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK800
