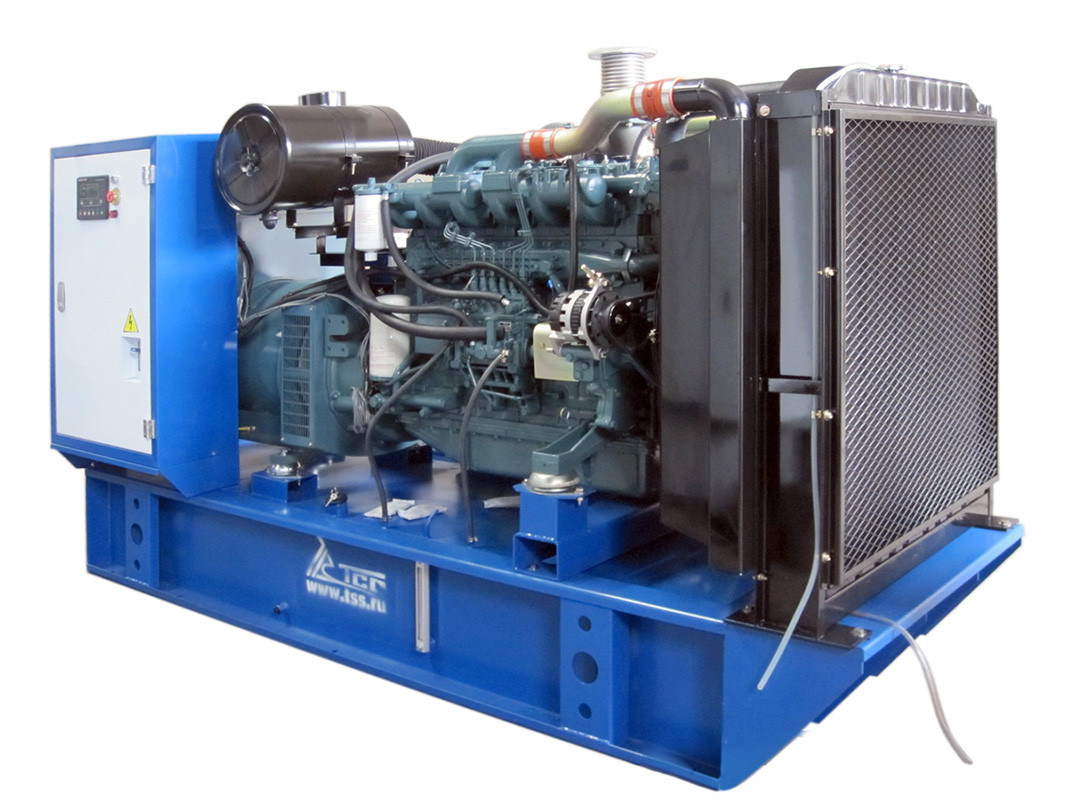

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-300С-Т400-1РМ17 (MECC ALTE)

Дизельный генератор TSS Doosan мощностью 300 кВт обладает комплексом технических характеристик, который позволяет рекомендовать его в качестве универсального и весьма эффективного источника энергоснабжения для самого широкого перечня объектов.
Дизельный двигатель Doosan P158LE-I, взятый инженерами-конструкторами ГК ТСС  за основу для этой электростанции, имеет рабочий объём 14,6 л и оборудован системой турбонаддува. Данная модель двигателя разработана для применения на генераторных установках и производится на заводе корпорации в Южной Корее. Помимо двигателя, в состав оборудования ДГУ входит альтернатор от мирового лидера, итальянской компании Mecc Alte, которая входит в пятёрку лучших производителей генераторов переменного тока в мире. Синхронный генератор Mecc Alte ECO40-1S отличается высокими техническими характеристиками вырабатываемого электрического тока, что влияет на возможные области применения дизель генератора Doosan.
Шкаф управления электростанцией ТСС АД-300С-Т400-1РМ17 (Mecc Alte) оборудован надёжным многофункциональным контроллером Lovato RGK800, который обладает широкими функциональными возможностями в плане управления и контроля работы установки. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.

Дизель-генераторные установки серии «TSS Doosan» оснащены двигателями производства Doosan (Южная Корея), считающиеся одними из лучших в мире по соотношению цена/качество. Дизель-генераторные установки этой серии одинаково успешно применяются как в качестве основного источника энергопитания, так и в качестве резервного – с автоматическим запуском при сбоях в работе основной электросети.


 ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования.



РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 2 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.


ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор Mecc Alte - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR), точностью регулировки напряжения 0,5%, класс защиты генератора IP23; Mecc Alte S.p.A.является одним из крупнейших независимых производителей качественных и надежных генераторов.
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	300
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	375
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	330
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	412
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	542
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	80
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	640
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	40
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	58.4
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	78.7
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	11
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*190/12
  ИСПОЛНЕНИЕ	Открытое
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3000х1550х1905
  МАССА, КГ	2450
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
  КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
  ВЫСОТА РАМЫ (ММ)	250

   ДВИГАТЕЛЬ DOOSAN

  МОДЕЛЬ	Doosan P158LE-I
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	327
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	362
  КОЛИЧЕСТВО ЦИЛИНДРОВ	8
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	V-образное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	14,618
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и промежуточным охлаждением воздуха
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	128
  ХОД ПОРШНЯ (ММ)	142
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	15:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/7,0
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	202
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40, API CH-4
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	21
  УРОВЕНЬ ШУМА (DB/1М)	98,3
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	950
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1389×1389×1216
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	1/14

   ГЕНЕРАТОР MECC ALTE

  МОДЕЛЬ

  Mecc Alte ECO40-1S SAE 1/14 (320 кВт)

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK800
