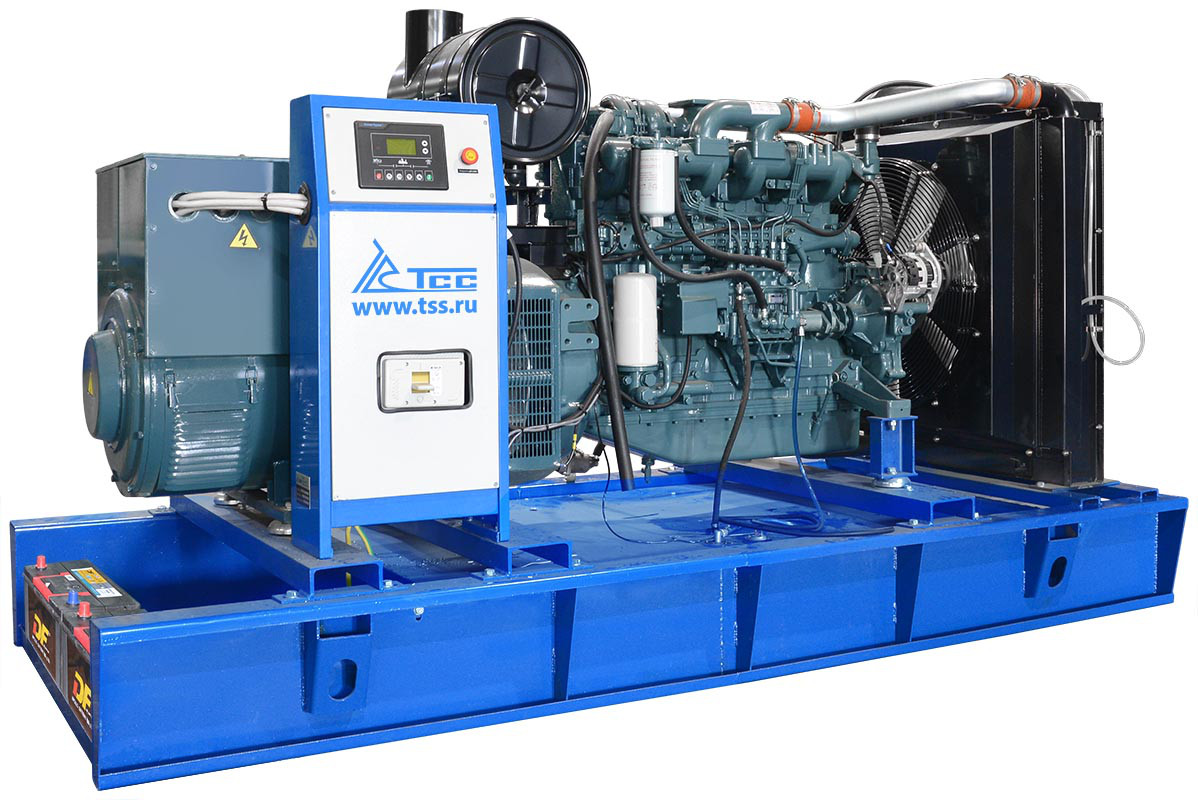

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-250С-Т400-1РМ17

Дизельный генератор TSS Doosan мощностью 250 кВт предназначен для эксплуатации как в качестве основного источника электроснабжения, так и в качестве резервного источника электроснабжения широкого круга объектов, включая непрерывные производства и медицинские учреждения. Генераторная установка построена на базе дизельного двигателя Doosan P126TI-II, и разработанного для применения на генераторных установках и производимого на заводе в Южной Корее. За высокое качество и стабильность характеристик электрического тока в составе оборудования генераторной установки отвечает альтернатор TSS SA-250, производящийся по технологии компании Stamford. Управление этим тандемом осуществляется с помощью контроллера управления Lovato RGK600, обладающего множеством настроек и интерфейсов. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120. Дизель генератор Doosan мощностью 250 кВт может использоваться при построении масштабируемых энергокомплексов.


ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования



РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 2 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.


ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор TSS SA - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	250
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	312
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	275
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	344
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	450
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	51
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	550
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	31.3
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	47
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	63.1
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	11.7
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*132/12
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	92
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3000х1400х1675
  МАССА, КГ	1985
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
  КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
  ВЫСОТА РАМЫ (ММ)	250

   ДВИГАТЕЛЬ DOOSAN

  МОДЕЛЬ	Doosan P126TI-II
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	265
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	294
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	11,051
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и промежуточным охлаждением воздуха
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	123
  ХОД ПОРШНЯ (ММ)	155
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	17,1:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/6
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	205
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W40, API CH-4
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч)	280
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	23
  УРОВЕНЬ ШУМА (DB/1М)	97,1
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	780
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1384x1109x1195
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	1/14

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-250

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK600
