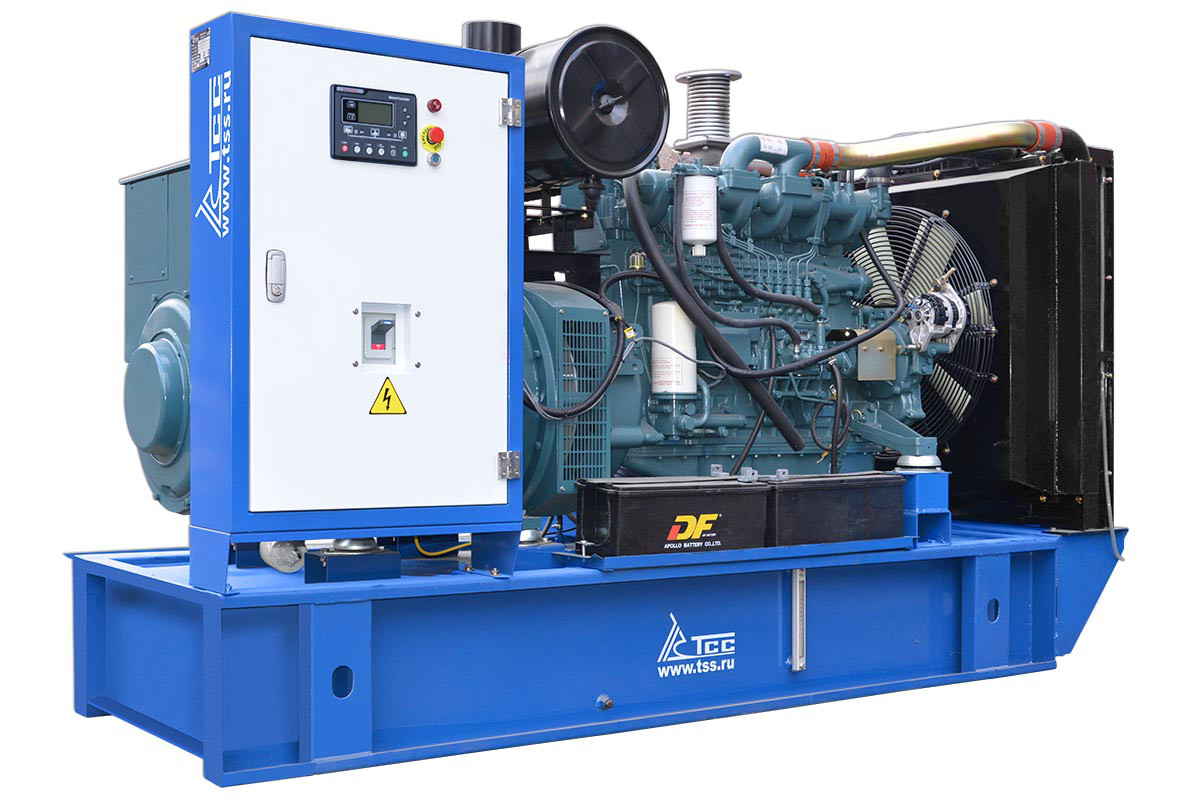

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-200С-Т400-1РМ17

Дизельный генератор TSS Doosan мощностью 200 кВт производится в качестве универсального энергетического решения для нужд различных отраслей промышленности и предназначается для применения как в качестве основного источника электроснабжения, так и в качестве резервного источника электроснабжения. Дизельный двигатель Doosan P126TI, используемый в данной модели, производится в Южной Корее. Данный двигатель предназначен для применения в составе оборудования ДГУ. TSS SA-200 - синхронный генератор переменного тока, входящий в состав дизельной электростанции ТСС АД-200С-Т400-1РМ17, который обеспечивает высокие характеристики вырабатываемой электроэнергии на выходе генераторной установки. Серия альтернаторов TSS-SA производится с использованием технологии компании Stamford, что во многом определяет их высокую надёжность. Для управления параметрами работы дизель генератора Doosan 200кВт используется контроллер Lovato RGK600. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.


ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ:

• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования


РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 2 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.


ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор TSS SA - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.

  ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	200
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	250
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	220
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	275
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	360
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	51
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	550
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	30
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	43.6
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	58.1
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	12.6
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ЗАМОК ГОРЛОВИНЫ БАКА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*132/12
  ИСПОЛНЕНИЕ	Открытое
  УРОВЕНЬ ШУМА (DB/7М)	92
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	3000х1400х1675
  МАССА, КГ	1919
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
  КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
  ВЫСОТА РАМЫ (ММ)	250

   ДВИГАТЕЛЬ DOOSAN

  МОДЕЛЬ	Doosan P126TI
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	241
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	272
  КОЛИЧЕСТВО ЦИЛИНДРОВ	6
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	11.051
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
  СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом и промежуточным охлаждением воздуха
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	123
  ХОД ПОРШНЯ (ММ)	155
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	17,1:1
  РЕГУЛЯТОР ОБОРОТОВ	электронный
  НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/6
  ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	208
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W40, API CH-4
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч)	259
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	23
  УРОВЕНЬ ШУМА (DB/1М)	96,5
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	910
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1384x1109x1195
  ГАРАНТИЯ, СРОК (МЕС)	12
  SAE (МАХОВИК / КАРТЕР МАХОВИКА)	1/14

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ

  TSS-SA-200

   КОНТРОЛЛЕР LOVATO

  МОДЕЛЬ

  Контроллер Lovato RGK600
