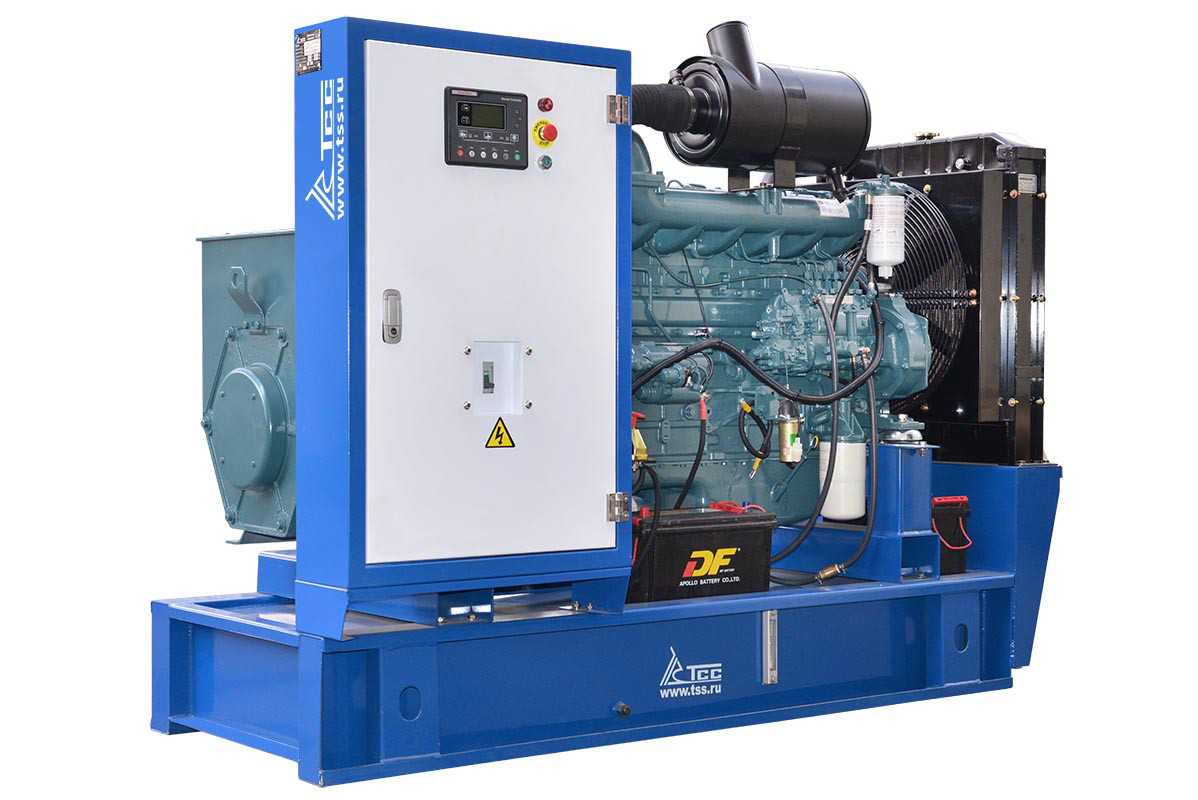

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-60С-Т400-1РМ17

Дизель генератор Doosan мощностью 60 кВт (75 кВА) выпускается в базовом открытом исполнении, что позволяет устанавливать его в специально оборудованных помещениях, а также размещать в специальных блок-контейнерах. Дизельная электростанция Doosan 60 кВт строится на базе двигателя Doosan D1146, 6 цилиндрового в рядном исполнении, производимого в Южной Корее.

Трёхфазный дизельный генератор ТСС АД-60С-Т400-1РМ17 предназначен для решения задач обеспечения электропитанием крупного автосервиса, загородного коттеджа, небольшого производственного объекта и других потребителей. На основе данного оборудования можно быстро построить резервную электростанцию путём его дооснащения блоком АВР (автоматического ввода резерва), а также расширить имеющийся функционал с помощью широкого набора дополнительного оборудования.

ОСНОВНЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ:



• Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
• Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
• Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
• Основное энергоснабжение строительного оборудования.

РАСШИРЕННАЯ ГАРАНТИЯ:

На дизель-генераторные установки серии «TSS Doosan» действует расширенная гарантия: 2 года, либо 2000 моточасов наработки в зависимости от того, что наступит раньше.

ПРЕДПРОДАЖНАЯ ПОДГОТОВКА:



Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку в заводских условиях.

БАЗОВАЯ КОМПЛЕКТАЦИЯ:



• Дизельные двигатели Doosan жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
• Генератор TSS-SA – выпускается с использованием технологий Stamford, одноопорный, беcщеточный, синхронный, четырехполюсный с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
• Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
• Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
• Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).

Преимущества двигателей Doosan:

• Высокое качество сборки, надёжность и долговечность;
• Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
• Усовершенствованная система подачи воздуха;
• Усилены узлы двигателя, наиболее подверженные нагрузке;
• Гарантированная выходная мощность (0+3%);
• Низкий уровень выброса выхлопных газов;
• Низкий уровень шума;
• Сбалансированная конструкция, уменьшающая вибрации;
• Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
• Неприхотливость, простота в эксплуатации и обслуживании;
• Низкие требования к качеству топлива и смазочных материалов;
• Программная поддержка оптимальных режимов работы двигателя.

Шкаф управления электростанцией: Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожела

ОБЩИЕ ХАРАКТЕРИСТИКИ

СЕРИЯ	TSS Prof
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	60
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	75
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	66
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	83
КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
НАПРЯЖЕНИЕ (В)	400/230
КОЛИЧЕСТВО ФАЗ	3
ЧАСТОТА, ГЦ	50
НОМИНАЛЬНЫЙ ТОК (А)	108
ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	34
ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	260
РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	11.3
РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	15.9
РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	20.6
АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	16
СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
ДАТЧИК УРОВНЯ ТОПЛИВА	да
ЗАМОК ГОРЛОВИНЫ БАКА	да
ОТКЛЮЧАТЕЛЬ АКБ	да
УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V	2*62/12
ИСПОЛНЕНИЕ	Открытое
ГЛУШИТЕЛЬ	промышленный
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	2400х1050х1520
МАССА, КГ	1293
ГАРАНТИЯ, СРОК (МЕС)	24
ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	Doosan
КОМПЛЕКТАЦИЯ	руководство, гарантийный талон
ВЫСОТА РАМЫ (ММ)	250

 ДВИГАТЕЛЬ DOOSAN

МОДЕЛЬ	Doosan D1146
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	77
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	85
КОЛИЧЕСТВО ЦИЛИНДРОВ	6
РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
ТАКТНОСТЬ ДВИГАТЕЛЯ	4
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	8,071
СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
СИСТЕМА ВПУСКА ВОЗДУХА	атмосферный
ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
ДИАМЕТР ЦИЛИНДРА (ММ)	111
ХОД ПОРШНЯ (ММ)	139
СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	17,5:1
РЕГУЛЯТОР ОБОРОТОВ	механический
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	24/6,0
ЗАРЯДНЫЙ ГЕНЕРАТОР (А)	45
ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W40, API CH-4
ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
МАКСИМАЛЬНЫЙ РАСХОД МАСЛА (Г/Ч)	112
ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	15.5
УРОВЕНЬ ШУМА (DB/1М)	93,6
ВИД ТОПЛИВА	дизельное
МАССА, КГ	720
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	1216x736x976
SAE (МАХОВИК / КАРТЕР МАХОВИКА)	2/11,5

 ГЕНЕРАТОР TSS SA

МОДЕЛЬ

TSS-SA-60

 КОНТРОЛЛЕР LOVATO

МОДЕЛЬ

Контроллер Lovato RGK600

ниях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:

• Замок;
• Автоматический выключатель;
• Контроллер;
• Выключатель питания контроллера;
• Кнопка аварийного останова;
• Звуковой сигнализатор.
