ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-50С-Т400-1РКМ5 В ШУМОЗАЩИТНОМ КОЖУХЕ

• Основная мощность: 50 кВт
• Резервная мощность: 55 кВт

Двигатель: TSS Diesel TDY 60 4LTE

Генератор: TSS-SA-50

Серия дизель-генераторных установок «ТСС Проф» на базе новых высокотехнологичных двигателей «TSS Diesel» была разработана инженерами «ГК ТСС» в 2013 году как линейка высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам ДГУ «ТСС Проф» сравнимы с дизель-генераторами самых известных производителей, но при этом гораздо дешевле их и по стоимости приобретения и в обслуживании.

Российский дизельный генератор в кожухе -  ТСС Проф 50 кВт (62,5 кВА) АД-50С-Т400-1РКМ5 серийно производится на мощностях современного производственного комплекса и предназначается для построения систем основного и резервного энергоснабжения. Превосходные характеристики дизельных генераторов серии ТСС Проф складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.

НАЗНАЧЕНИЕ

Дизельная генераторная установка (ДГУ) ТСС Проф 50 кВт универсальна по части областей применения и может эксплуатироваться как:



• основной дизельный генератор (PRIME);
• резервный дизельный генератор (STANDBY);
• дизельный генератор с автозапуском (требуется блок АВР);



ВАРИАНТЫ ПРИМЕНЕНИЯ

Данная модель может применяться в любых отраслях и на любых участках, где требуется источник надёжного энергоснабжения соответствующей мощности, к примеру:



• дизель-генератор для автосервиса;
• дизельная электростанция для магазина;
• резервный генератор для строительства;



ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ДИЗЕЛЬНОГО ГЕНЕРАТОРА



• качественная порошковая покраска компонентов электростанции;
• высокий уровень автономности на интегрированном топливном баке – почти 16 часов работы при нагрузке 75%;
• сварная рама из прочного металла, оборудованная виброопорами и пазами для удобного перемещения погрузчиком;
• ДГУ ТСС Проф, при равных характеристиках и гарантийных сроках, обладает вдвое более выгодной стоимостью, в сравнении с аналогичными моделями европейских и американских производителей;
• доступные расходные материалы по всей территории России и стран Евразийского Союза;
• данная модель изначально разработана для эксплуатации в России и с отечественными ГСМ;
• отзывы о ДГУ ТСС Проф, поступающие от заказчиков, не только подтверждают соответствие реальных характеристик заявленным, но и свидетельствуют о высокой надёжности при эксплуатации в очень широком диапазоне климатических условий;
• комплекс характеристик дизельной электростанции ТСС Проф позволяет применять его в таких требовательных к качеству электричеству областях, как медицина или нефтегазовая отрасль;



Двигатель дизельного генератора

В конструкции данной модели электростанции используется современный и экономичный дизельный двигатель TSS Diesel TDY 60 4LTE, имеющий 4 цилиндра, расположенных рядно. Важная деталь – этот двигатель спроектирован специально для применения в составе генерирующих установок и его конструктивные особенности направлены на максимально эффективную работу во всех режимах выработки электроэнергии. Рабочий объём двигателя составляет 4,2 литра, а максимальная мощность составляет 66 кВт. Модель оборудована электронным регулятором оборотов и впускной системой с турбонаддувом.

Особенности альтернатора

В данной модели используется надёжный синхронный бесщёточный генератор TSS SA-50, обладающий классом герметичности IP21 и оборудованный системой возбуждения SHUNT. Альтернатор отвечает, в составе генераторной установки, за качество производимого электрического тока и за стабильность его характеристик, эти параметры влияют на варианты применения электростанции в целом. Данная модель производится на современном оборудовании, по технологии американской компании Stamford, являющейся признанным лидером в разработке и производстве подобных устройств.

Система управления дизель генератором

Эргономичный и функциональный шкаф управления электростанцией (ШУЭ) ТСС производится с использованием надёжной и проверенной элементной базы, на мощностях современного производственного комплекса. Система управления дизельной электростанцией ТСС Проф построена на основе многофункционального контроллера Smartgen HGM-6120, который хорошо знаком энергетикам России, Белоруссии, Казахстана и во многих других странах мира. Контроллер Смартген полностью настроен в заводских условиях на управление работой установки во всех штатных режимах и имеет интерфейсы для подключения к ПК, и внешним устройствам. Русскоязычный, простой и понятный интерфейс поможет быстро освоить управление установкой.

ПРЕИМУЩЕСТВА ДГУ В КОЖУХЕ

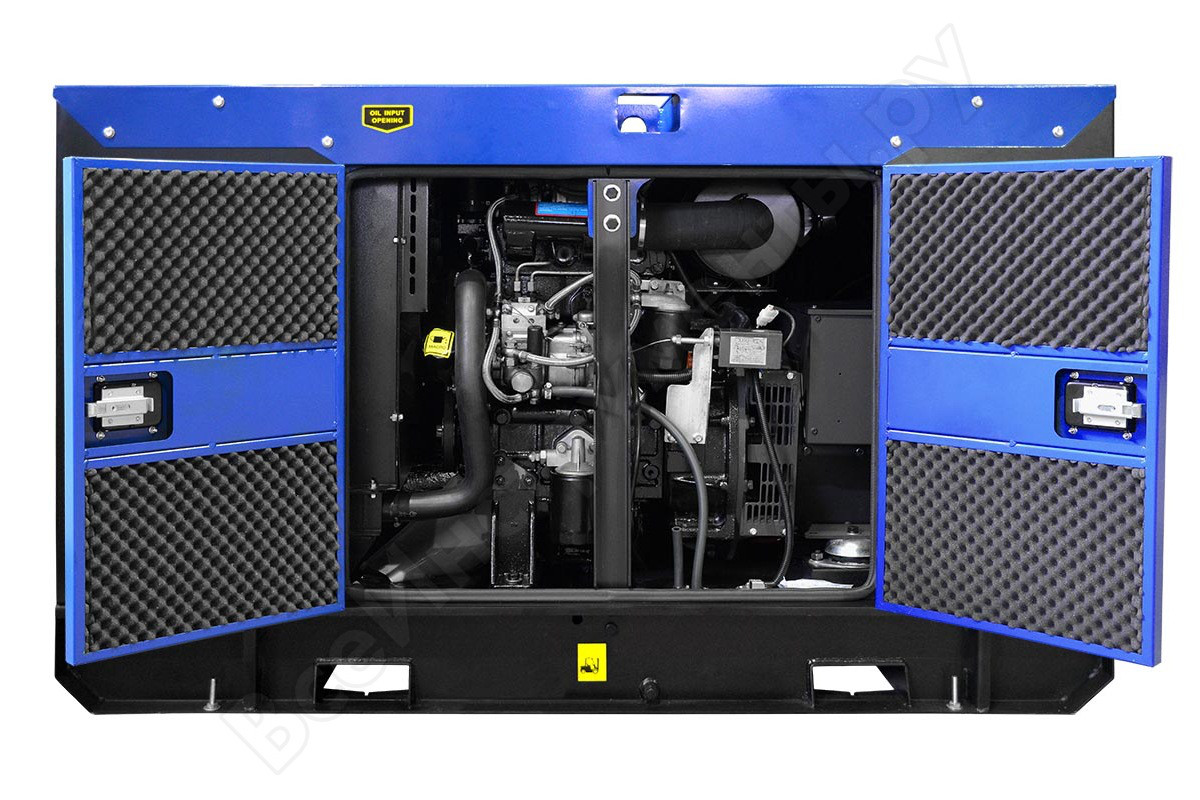

Прочный и функциональный шумозащитный кожух значительно дополняет и без того впечатляющие возможности этой генераторной установки. Обеспечивая значительное снижение уровня шума от работающей установки, за счёт звукоизолирующих материалов и специальной камеры шумогашения, кожух позволяет эксплуатировать электростанцию в городских условиях. Также, генератор ТСС Проф в кожухе может без каких-либо ограничений, использоваться в полевых условиях, под открытым небом. Кожух дизельного генератора обеспечивает удобный доступ к точкам обслуживания, сохраняя при этом высокий уровень защиты от погодных условий и несанкционированного проникновения. Для эксплуатации в условиях отрицательных внешних температур требуется дополнительное оборудование, которое всегда доступно для приобретения.

ОБЩИЕ ХАРАКТЕРИСТИКИ

СЕРИЯ	TSS Prof
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	50
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	62,5
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	55
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	68,7
КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
НАПРЯЖЕНИЕ (В)	400/230
КОЛИЧЕСТВО ФАЗ	3
ЧАСТОТА, ГЦ	50
НОМИНАЛЬНЫЙ ТОК (А)	90
ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	135
РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	8.5
АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	16
СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
ДАТЧИК УРОВНЯ ТОПЛИВА	да
ЗАМОК ГОРЛОВИНЫ БАКА	да
ОТКЛЮЧАТЕЛЬ АКБ	да
ИСПОЛНЕНИЕ	ШумозащитныйКожух
УРОВЕНЬ ШУМА (DB/7М)	80
ГЛУШИТЕЛЬ	промышленный
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	2260x980x1260
МАССА, КГ	1350
ГАРАНТИЯ, СРОК (МЕС)	24
ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	TSS Diesel
КОМПЛЕКТАЦИЯ	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ

 ДВИГАТЕЛЬ TDY

МОДЕЛЬ	TSS Diesel TDY 63 4LT
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	63
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	70
КОЛИЧЕСТВО ЦИЛИНДРОВ	4
РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
ТАКТНОСТЬ ДВИГАТЕЛЯ	4
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	4.1
СИСТЕМА ОХЛАЖДЕНИЯ	жидкостная
СИСТЕМА ВПУСКА ВОЗДУХА	с турбонаддувом
ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
ДИАМЕТР ЦИЛИНДРА (ММ)	105
ХОД ПОРШНЯ (ММ)	118
СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	18:1
РЕГУЛЯТОР ОБОРОТОВ	механический
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В)	24
ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	электростартер 24В
УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	218
ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	SAE 15W40/10W30
ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч)	1.5
ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	13
ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
УРОВЕНЬ ШУМА (DB/7М)	102
ВИД ТОПЛИВА	дизельное
МАССА, КГ	350
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	892x618x740
ГАРАНТИЯ, СРОК (МЕС)	12
SAE (МАХОВИК / КАРТЕР МАХОВИКА)	SAE3#/11.5 #

 ГЕНЕРАТОР TSS SA

МОДЕЛЬ	TSS-SA-50
ПОСТОЯННАЯ МОЩНОСТЬ (КВТ)	50
СИСТЕМА ВОЗБУЖДЕНИЯ	SHUNT
НАПРЯЖЕНИЕ (В)	400/230
НОМИНАЛЬНЫЙ ТОК (А)	90
ЧАСТОТА, ГЦ	50
КОЛИЧЕСТВО ФАЗ	3
КПД, %	94
ШАГ ОБМОТКИ	2/3
КОЛИЧЕСТВО ОПОРНЫХ ПОДШИПНИКОВ	1
КЛАСС ЗАЩИТЫ ОБМОТКИ	IP21 (IP23)
СТЕПЕНЬ ИЗОЛЯЦИИ	Н
ФАКТОР МОЩНОСТИ (COS Φ)	0,8
ТОЧНОСТЬ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ (± %)	1
РЕГУЛЯТОР НАПРЯЖЕНИЯ	да
МАССА, КГ	315
ГАРАНТИЯ, СРОК (МЕС)	12
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	880x540x810

 КОНТРОЛЛЕР SMARTGEN

МОДЕЛЬ	Контроллер SMARTGEN HGM-6120
ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА	Русский
ИНТЕРФЕЙС RS-232	нет
ИНТЕРФЕЙС RS-485 (MODBUS RTU)	опция
ИНТЕРФЕЙС USB	нет
ИНТЕРФЕЙС ETHERNET	нет
ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ	да
СТЕПЕНЬ ИЗОЛЯЦИИ	0,5 Мом (1 КV)
КЛАСС ЗАЩИТЫ	IP55(42)
ЧАСТОТА, ГЦ	35 - 70
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ	3
НАПРЯЖЕНИЕ (В)	8 - 36
ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА	да
ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В)	15 .. 360
ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 1-ФАЗ 2-ПРОВ(В)	15 .. 360
КОЛИЧЕСТВО ПОДКЛЮЧАЕМЫХ ДАТЧИКОВ	15
СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ	да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ	да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА	да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ	да
ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ	да
СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ	да
СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА	опция
СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ	да
КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ	да
КОНТРОЛЬ НАПРЯЖЕНИЯ ЗАРЯДНОГО ГЕНЕРАТОРА	да
ИНДИКАЦИЯ СИЛЫ ТОКА	да
ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ	да
ЧАСТОТОМЕР	да
СЧЕТЧИК ЧАСОВ НАРАБОТКИ	да
ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА	да
ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ)	да
ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В)	да
ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ)	да
ИНДИКАЦИЯ МОЩНОСТИ (КВТ)	да
ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ)	да
ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР)	да
СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч)	да
ИНДИКАЦИЯ ПОСЛЕДОВАТЕЛЬНОСТИ ЧЕРЕДОВАНИЯ ФАЗ	нет
ИНДИКАЦИЯ ТЕМПЕРАТУРЫ МАСЛА	нет
ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ	опция
ЖУРНАЛ СОБЫТИЙ	нет
ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ	да
КОМПЛЕКТАЦИЯ	упаковка, крепёж, паспорт, контроллер
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	209х153х55
ГАБАРИТНЫЕ РАЗМЕРЫ УПАКОВКИ (Д;Ш;В; ММ)	235х165х65
ГАРАНТИЯ, СРОК (МЕС)	12
МАССА, КГ	0.71
