ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС АД-30С-Т400-1РКМ5 В ШУМОЗАЩИТНОМ КОЖУХЕ

• Основная мощность: 30 кВт
• Резервная мощность: 33 кВт

Двигатель: TSS DIesel TDL 36 4L

Генератор: TSS-SA-30 (B) SAE 3/11,5 (М1)

Дизельный генератор TTd 42TS ST серии TSS Prof производится на базе линейки проверенных и надёжных двигателей марки TSS Diesel Prof и генераторов TSS SA. Дизель генератор TTd 42TS ST в шумозащитном кожухе является оптимальным решением для заказчиков при построении систем резервного электроснабжения, что позволяет рекомендовать его для таких объектов как строительные площадки, торговые предприятия, коттеджные поселки, частные дома или любые объекты, на которых перебои в электроснабжении случаются не очень часто. Гарантия - 24 месяца(или 2000 моточасов, в зависимости от того, что наступит раньше).

Дизельные генераторные установки TSS Prof выгодно отличаются быстрой окупаемостью, низкой стоимостью, отличным соотношением цена/качество и конечно нетребовательностью к качеству топлива. Они дешевле по стоимости приобретения по сравнению с аналогами.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TTD С ДВИГАТЕЛЕМ TSS DIESEL-PROF

• Расширенная гарантия составляет 2000 моточасов или 2 года, в зависимости от того, что наступит раньше;
• Возможность использования ДГУ серии TSS Prof в режиме длительной и непрерывной работы;
• Современные высокотехнологичные двигатели, собранные на роботизированных предприятиях в Китае;
• Возможность исполнения по 2-ой, 3-ей степени автоматизации и параллельной работы нескольких ДГУ;
• Срок службы до капремонта – более 13 000 моточасов;
• Совместимость с отечественными моторными маслами;
• Доступность узлов и агрегатов при обслуживании;
• Высокие эксплуатационные характеристики;
• Малый удельный расход топлива.

Двигатель TSS DIesel TDL 36 4L


• Серия двигателей TSS Diesel-Prof производится на передовых моторостроительных предприятиях Китая, по заказу и эксклюзивно для ГК ТСС;
• максимальная мощность 39,6 кВт;
• 4 цилиндра, рядное расположение цилиндров;
• рабочий объем двигателя - 4,05;
• система охлаждения - жидкостная;
• рекомендуемый тип моторного масла SAE 15W40/10W30.

Синхронный Генератор TSS-SA-30

• постоянная мощность 30 кВт;
• система возбуждения SHUNT;
• КПД 94%;
• класс изоляции/степень защиты H/IP21(23).



Система управления дизельным генератором TTd 42TS ST

В качестве базового исполнения, дизель генераторы серии TSS Prof оснащаются контроллерами управления ДГУ производства Smartgen HGM-6120. Основные параметры:


• вывод на экран значений всех ключевых параметров функционирования ДГУ;
• водонепроницаемая лицевая панель;
• защита паролем от несанкционированного изменения настроек;
• мультиязычный интерфейс, включая русский.Преимущества дизельного генератора TTd 42TS ST в шумозащитном кожухе

  Дизель генераторную установку в шумопоглощающем кожухе можно эксплуатировать как в помещении, так и на улице при температуре окружающей среды от -25°С до +40°С. Кожух обеспечивает необходимую теплоизоляцию и снижает уровень шума на 10-12 дБ. Основные преимущества при эксплуатации:

• для осуществления вентиляции в кожухе имеются стационарные металлические жалюзийные решетки;
• в конструкции предусмотрена собственная система газовыхлопа, которая смонтирована внутри кожуха в специальной камере шумоглушения;

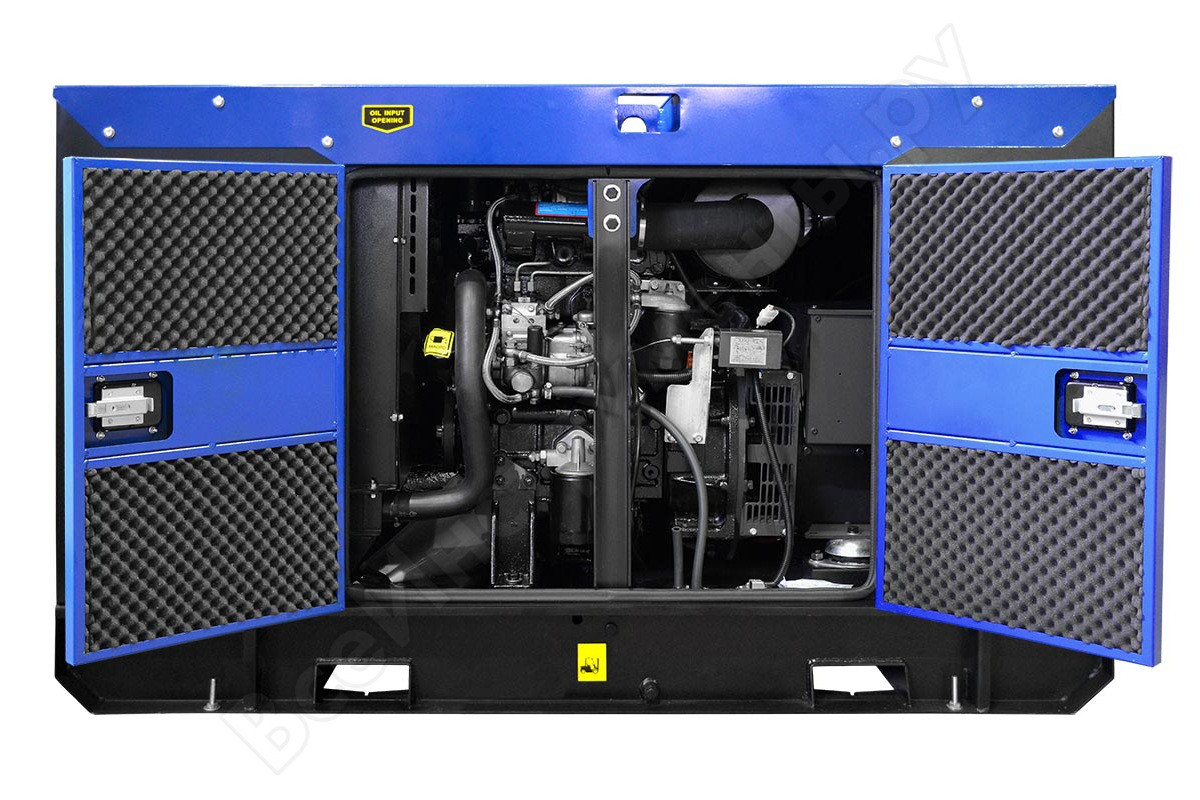

• для проведения технического обслуживания кожух имеет дверцы с удобным замком, запирающимся на ключ, которые обеспечивают доступ к ДГУ без съема кожуха;
• имеет технологические проемы для заправки ДГУ топливом, смазочными материалами;
• кнопка аварийного останова вынесена наружу;
• напротив щита собственных нужд в створке двери имеется окно для визуального контроля за работой оборудования;
• кожух имеет специальный крепежный элемент для подъема ДГУ краном.

• ОБЩИЕ ХАРАКТЕРИСТИКИ

  СЕРИЯ	TSS Prof
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	30
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА	37,5
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	33
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА	41.25
  КОЭФФИЦИЕНТ МОЩНОСТИ	0,8
  НАПРЯЖЕНИЕ (В)	400/230
  КОЛИЧЕСТВО ФАЗ	3
  ЧАСТОТА, ГЦ	50
  НОМИНАЛЬНЫЙ ТОК (А)	54
  ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л)	14.7
  ОБЪЁМ ТОПЛИВНОГО БАКА (Л)	180
  ТОПЛИВНЫЙ СЕПАРАТОР	нет
  РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч	4.2
  РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч	6.2
  РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч	8.4
  АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч)	29
  СТЕПЕНЬ АВТОМАТИЗАЦИИ	1 (ручной запуск)
  СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ	да
  ДАТЧИК УРОВНЯ ТОПЛИВА	да
  ОТКЛЮЧАТЕЛЬ АКБ	да
  ИСПОЛНЕНИЕ	ШумозащитныйКожух
  ГЛУШИТЕЛЬ	промышленный
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	2220х860х1210
  МАССА, КГ	850
  ГАРАНТИЯ, СРОК (МЕС)	24
  ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ	TSS Diesel
  КОМПЛЕКТАЦИЯ	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ

   ДВИГАТЕЛЬ TDL

  МОДЕЛЬ	TSS DIesel TDL 36 4L
  МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ	36
  МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ	39,6
  КОЛИЧЕСТВО ЦИЛИНДРОВ	4
  РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ	рядное
  ТАКТНОСТЬ ДВИГАТЕЛЯ	4
  РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л)	4,05
  СИСТЕМА ОХЛАЖДЕНИЯ	жидкостный
  СИСТЕМА ВПУСКА ВОЗДУХА	без турбонаддува
  ТИП ВОЗДУШНОГО ФИЛЬТРА	фильтроэлемент
  ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН)	1500
  ДИАМЕТР ЦИЛИНДРА (ММ)	105
  ХОД ПОРШНЯ (ММ)	117
  СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ	17:1
  РЕГУЛЯТОР ОБОРОТОВ	механический
  ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР)	электростартер 12В
  УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч)	239
  ТИП ТОПЛИВНОГО ФИЛЬТРА	одноразовый фильтр
  РЕКОМЕНДУЕМЫЙ ТИП МАСЛА	10W-30
  ТИП МАСЛЯНОГО ФИЛЬТРА	одноразовый фильтр
  УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч)	1.6
  ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л)	10.5
  ВЕНТИЛЯТОР, Ø (ММ), ТИП	осевой
  УРОВЕНЬ ШУМА (DB/7М)	90
  ВИД ТОПЛИВА	дизельное
  МАССА, КГ	365
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	933х530х770

   ГЕНЕРАТОР TSS SA

  МОДЕЛЬ	TSS-SA-30 (B) SAE 3/11,5 (М1)
  ПОСТОЯННАЯ МОЩНОСТЬ (КВТ)	30
  СИСТЕМА ВОЗБУЖДЕНИЯ	SHUNT
  НАПРЯЖЕНИЕ (В)	400/230
  НОМИНАЛЬНЫЙ ТОК (А)	54
  ЧАСТОТА, ГЦ	50
  КОЛИЧЕСТВО ФАЗ	3
  КПД, %	94
  ШАГ ОБМОТКИ	2/3
  КОЛИЧЕСТВО ОПОРНЫХ ПОДШИПНИКОВ	1
  КЛАСС ЗАЩИТЫ ОБМОТКИ	IP21 (IP23)
  СТЕПЕНЬ ИЗОЛЯЦИИ	H
  ФАКТОР МОЩНОСТИ (COS Φ)	0,8
  ТОЧНОСТЬ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ (± %)	1
  РЕГУЛЯТОР НАПРЯЖЕНИЯ	да
  МАССА, КГ	220
  ГАРАНТИЯ, СРОК (МЕС)	12
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	880х540х810

   КОНТРОЛЛЕР SMARTGEN

  МОДЕЛЬ	Контроллер SMARTGEN HGM-6120
  ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА	Русский
  ИНТЕРФЕЙС RS-232	нет
  ИНТЕРФЕЙС RS-485 (MODBUS RTU)	опция
  ИНТЕРФЕЙС USB	нет
  ИНТЕРФЕЙС ETHERNET	нет
  ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ	да
  СТЕПЕНЬ ИЗОЛЯЦИИ	0,5 Мом (1 КV)
  КЛАСС ЗАЩИТЫ	IP55(42)
  ЧАСТОТА, ГЦ	35 - 70
  ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ	3
  НАПРЯЖЕНИЕ (В)	8 - 36
  ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА	да
  ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В)	15 .. 360
  ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 1-ФАЗ 2-ПРОВ(В)	15 .. 360
  КОЛИЧЕСТВО ПОДКЛЮЧАЕМЫХ ДАТЧИКОВ	15
  СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ	да
  СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ	да
  СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА	да
  СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ	да
  ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ	да
  СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ	да
  СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА	опция
  СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ	да
  КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ	да
  КОНТРОЛЬ НАПРЯЖЕНИЯ ЗАРЯДНОГО ГЕНЕРАТОРА	да
  ИНДИКАЦИЯ СИЛЫ ТОКА	да
  ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ	да
  ЧАСТОТОМЕР	да
  СЧЕТЧИК ЧАСОВ НАРАБОТКИ	да
  ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА	да
  ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ)	да
  ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В)	да
  ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ)	да
  ИНДИКАЦИЯ МОЩНОСТИ (КВТ)	да
  ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ)	да
  ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР)	да
  СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч)	да
  ИНДИКАЦИЯ ПОСЛЕДОВАТЕЛЬНОСТИ ЧЕРЕДОВАНИЯ ФАЗ	нет
  ИНДИКАЦИЯ ТЕМПЕРАТУРЫ МАСЛА	нет
  ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ	опция
  ЖУРНАЛ СОБЫТИЙ	нет
  ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ	да
  КОМПЛЕКТАЦИЯ	упаковка, крепёж, паспорт, контроллер
  ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ)	209х153х55
  ГАБАРИТНЫЕ РАЗМЕРЫ УПАКОВКИ (Д;Ш;В; ММ)	235х165х65
  ГАРАНТИЯ, СРОК (МЕС)	12
  МАССА, КГ	0.71
