Трехфазный дизельный генератор TTd 22TS ST в кожухе серии TSS Standart серийно производится на мощностях современного производственного комплекса, крайне простой в эксплуатации, разработан для применения как в качестве резервных, так и основных источников электричества, номинальной мощностью 16 кВт (20 кВА) и максимальной мощностью 18 кВт (22 кВА).
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ СЕРИИ TSS STANDART РЕКОМЕНДУЕМ ДЛЯ ТАКИХ ОБЪЕКТОВ КАК СТРОИТЕЛЬНЫЕ ПЛОЩАДКИ И ПОДРАЗДЕЛЕНИЯ МВД И МЧС, ДЛЯ МАЛЫХ ТОРГОВЫХ И ПРОИЗВОДСТВЕННЫХ ПРЕДПРИЯТИЙ, КОТТЕДЖНЫХ ПОСЕЛКОВ, ЧАСТНЫХ ДОМОВ, ИЛИ ЛЮБЫХ ОБЪЕКТОВ, НА КОТОРЫХ ПЕРЕБОИ В ЭЛЕКТРОСНАБЖЕНИИ СЛУЧАЮТСЯ НЕ ОЧЕНЬ ЧАСТО.
Дизельные генераторные установки TSS Standart выгодно отличаются быстрой окупаемостью, низкой стоимостью, отличным соотношением цена/качество и конечно нетребовательностью к качеству топлива. Они дешевле по стоимости приобретения по сравнению с аналогами.
ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TTD С ДВИГАТЕЛЕМ TSS DIESEL
- Моторесурс дизель-генератора составляет 8000 часов до капитального ремонта;
- Высокая ремонтопригодность и простота обслуживания;
- Возможность оборудования системами автозапуска (АВР) или синхронизации;
- Полная адаптация к качеству российского дизельного топлива;
- Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов;
- Низкая стоимость расходных материалов;
- Широкий ассортимент;
- Соответствие российским и международным стандартам;
- Доступность расходных материалов и запчастей в сети дилеров и сервисных центров.
ДвигательTSS Diesel TDК 22 4L
- Серия двигателей TSS Diesel производится на передовых моторостроительных предприятиях Китая, по заказу и эксклюзивно для ГК ТСС;
- максимальная мощность 24,2 кВт;
- 4 цилиндра, рядное расположение цилиндров;
- система охлаждения - жидкостная;
- 2,04 литра - рабочий объём двигателя;
- электростартер;
- рекомендуемый тип моторного масла SAE 15W40/10W30.
Синхронный Генератор TSS-SA-16
- максимальная мощность 16 кВт;
- система возбуждения SHUNT;
- КПД 94%;
- класс изоляции/степень защиты H/IP21(23).
Система управления дизельным генератором TTd 22TS ST
В качестве базового исполнения, дизель генераторы серии TSS Standart оснащаются контроллерами управления ДГУ производства Smartgen HGM-6120. Основные параметры:
- вывод на экран значений всех ключевых параметров функционирования ДГУ;
- водонепроницаемая лицевая панель;
- защита паролем от несанкционированного изменения настроек;
- мультиязычный интерфейс, включая русский.
По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.

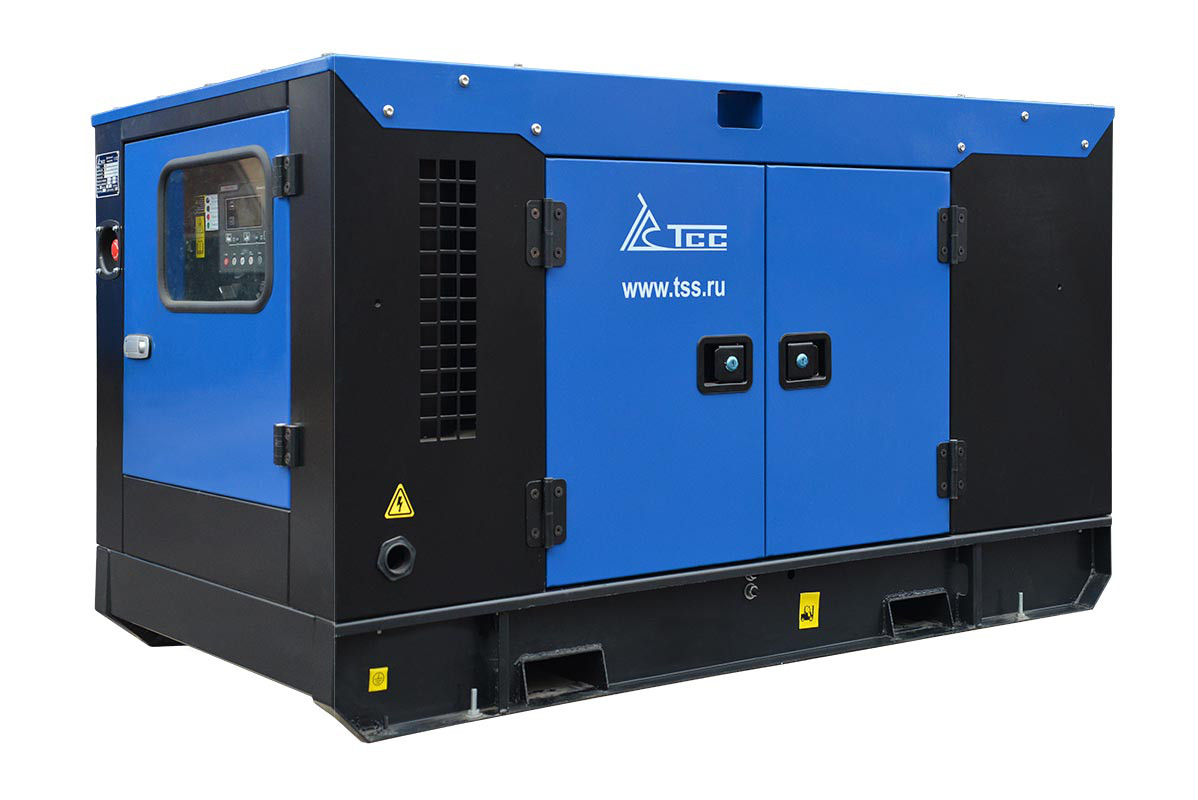

Преимущества дизельного генератора TTd 22TS ST в шумозащитном кожухе
Дизель генераторную установку в шумопоглощающем кожухе можно эксплуатировать как в помещении, так и на улице при температуре окружающей среды от -25°С до +40°С. Кожух обеспечивает необходимую теплоизоляцию и снижает уровень шума на 10-12 дБ. Основные преимущества при эксплуатации:
- для осуществления вентиляции в кожухе имеются стационарные металлические жалюзийные решетки;
- в конструкции предусмотрена собственная система газовыхлопа, которая смонтирована внутри кожуха в специальной камере шумоглушения;
- для проведения технического обслуживания кожух имеет дверцы с удобным замком, запирающимся на ключ, которые обеспечивают доступ к ДГУ без съема кожуха;
- имеет технологические проемы для заправки ДГУ топливом, смазочными материалами;
- кнопка аварийного останова вынесена наружу;
- напротив щита собственных нужд в створке двери имеется окно для визуального контроля за работой оборудования;
- кожух имеет специальный крепежный элемент для подъема ДГУ краном.
ОБЩИЕ ХАРАКТЕРИСТИКИ
СЕРИЯ |
TSS Standart |
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ |
16 |
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА |
20 |
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ |
18 |
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА |
22 |
КОЭФФИЦИЕНТ МОЩНОСТИ |
0,8 |
НАПРЯЖЕНИЕ (В) |
400/230 |
КОЛИЧЕСТВО ФАЗ |
3 |
ЧАСТОТА, ГЦ |
50 |
НОМИНАЛЬНЫЙ ТОК (А) |
29 |
ОБЪЁМ ТОПЛИВНОГО БАКА (Л) |
58 |
РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч |
2.3 |
РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч |
3.4 |
РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч |
4.6 |
АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч) |
17 |
СТЕПЕНЬ АВТОМАТИЗАЦИИ |
1 (ручной запуск) |
ИСПОЛНЕНИЕ |
ШумозащитныйКожух |
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) |
1850x855x1020 |
МАССА, КГ |
610 |
ГАРАНТИЯ, СРОК (МЕС) |
12 |
ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ |
TSS Diesel |
КОМПЛЕКТАЦИЯ |
АКБ, глушитель, техническая документация |
ДВИГАТЕЛЬ TDK
МОДЕЛЬ |
TSS Diesel TDК 22 4LT |
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ |
22 |
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ |
24.2 |
КОЛИЧЕСТВО ЦИЛИНДРОВ |
4 |
РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ |
рядное |
ТАКТНОСТЬ ДВИГАТЕЛЯ |
4 |
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л) |
2.04 |
СИСТЕМА ОХЛАЖДЕНИЯ |
жидкостная |
ТИП ВОЗДУШНОГО ФИЛЬТРА |
фильтроэлемент |
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) |
1500 |
ДИАМЕТР ЦИЛИНДРА (ММ) |
85 |
ХОД ПОРШНЯ (ММ) |
90 |
СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ |
18:1 |
РЕГУЛЯТОР ОБОРОТОВ |
механический |
ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) |
электростартер |
УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) |
247 |
ТИП ТОПЛИВНОГО ФИЛЬТРА |
одноразовый фильтр |
РЕКОМЕНДУЕМЫЙ ТИП МАСЛА |
SAE 15W40/10W30 |
ТИП МАСЛЯНОГО ФИЛЬТРА |
одноразовый фильтр |
УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч) |
2.7 |
ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) |
7 |
ВЕНТИЛЯТОР, Ø (ММ), ТИП |
осевой |
УРОВЕНЬ ШУМА (DB/7М) |
90 |
ВИД ТОПЛИВА |
дизельное |
МАССА, КГ |
215 |
ГАРАНТИЯ, СРОК (МЕС) |
12 |
ГЕНЕРАТОР TSS SA
КОНТРОЛЛЕР SMARTGEN
